Ceramika z azotku glinudla elektroniki dużej mocy?
Zarządzanie temperaturą staje się coraz trudniejsze, ponieważ urządzenia elektroniczne stają się mniejsze, szybsze i zużywają więcej energii. Materiał podłoża musi skutecznie przenosić ciepło, zachowując izolację elektryczną, stabilność wymiarową i niezawodność mechaniczną. Dzięki tej kombinacji ceramika na bazie azotku glinu nadal przyciąga uwagę w modułach mocy, sprzęcie półprzewodnikowym, systemach RF, obudowach LED i innych wymagających zespołach elektronicznych.
Praktyczne spojrzenie na materiał
Azotek glinu to wysokowydajna ceramika techniczna, ceniona za połączenie przewodności cieplnej, izolacji elektrycznej, niskiej rozszerzalności cieplnej, odporności na korozję i stabilności w wymagających warunkach pracy. Te cechy sprawiają, że jest on szczególnie przydatny tam, gdzie konwencjonalny tlenek glinu nie może zapewnić wystarczającej wydajności cieplnej lub gdzie metalowe rozpraszacze ciepła nie mogą zapewnić wymaganej izolacji dielektrycznej. Właściwy wybór materiału zależy jednak nie tylko od samej przewodności cieplnej. Czystość, porowatość, struktura ziaren, grubość, wykończenie powierzchni, metoda metalizacji, cykle termiczne, atmosfera i projekt montażu mogą mieć wpływ na rzeczywistą wydajność.
Przydatnym podejściem inżynierskim jest rozpoczęcie od źródła ciepła, zdefiniowanie wymaganej izolacji elektrycznej, sporządzenie mapy ścieżki termicznej, a następnie ocena korpusu ceramicznego i jego powierzchni stykowych jako jednego systemu. Metoda ta pomaga uniknąć wyboru materiału w oparciu o jedną główną specyfikację, pomijając naprężenia mechaniczne, ograniczenia łączenia lub narażenie na środowisko.
Spis treści
Wybierz sekcję, aby przejść bezpośrednio do niej.
- Czym ta ceramika różni się od konwencjonalnej ceramiki technicznej?
- Dlaczego przewodność cieplna jest tak ważna w zespołach elektronicznych?
- Jak izolacja elektryczna zmienia podejście do projektowania?
- Które właściwości materiału powinni porównać inżynierowie?
- Gdzie jest powszechnie używany?
- Jak należy zaprojektować ścieżkę termiczną?
- Jakie czynniki produkcyjne wpływają na ostateczną wydajność?
- Jak można ocenić niezawodność przed integracją?
- Co należy sprawdzić przed wyborem klasy?
- Często zadawane pytania
Czym ta ceramika różni się od konwencjonalnej ceramiki technicznej?
Azotek glinu należy do rodziny zaawansowanej ceramiki azotkowej, ale jego wartość inżynieryjna nie opiera się wyłącznie na twardości czy odporności na temperaturę. Jego główną atrakcją jest połączenie użytecznego transportu ciepła z izolacją elektryczną. W zespole elektronicznym dużej mocy taka kombinacja może uprościć ścieżkę termiczną bez zmuszania elektrycznie aktywnej struktury do osadzenia bezpośrednio na przewodzącej metalowej powierzchni.
Tradycyjna ceramika z tlenku glinu jest szeroko stosowana, ponieważ zapewnia dobrą izolację, ustalone metody przetwarzania, stabilność chemiczną i szeroką dostępność przemysłową. Ich przewodność cieplna jest jednak na ogół znacznie niższa niż w przypadku wysokowydajnych gatunków azotku glinu. Gdy gęstość ciepła wzrasta, różnica może stać się istotna, ponieważ każdy interfejs termiczny zwiększa rezystancję pomiędzy elementem aktywnym a końcowym radiatorem.
Azotek glinu ma również współczynnik rozszerzalności cieplnej, który jest stosunkowo zbliżony do współczynnika krzemu i kilku materiałów półprzewodnikowych. Nie eliminuje to naprężeń termicznych, ale może pomóc w zmniejszeniu niedopasowania rozszerzalności w starannie zaprojektowanych zespołach. W praktyce ma to znaczenie w przypadku złączy lutowanych, metalizowanych podłoży ceramicznych, pakietów półprzewodników i konstrukcji narażonych na wielokrotne nagrzewanie i chłodzenie.
Przenikanie ciepła
Gęste gatunki mogą zapewnić znacznie wyższą przewodność cieplną niż wiele typowych materiałów ceramicznych izolacyjnych, pomagając w przepływie ciepła w bok przez podłoże i w kierunku chłodniejszej powierzchni międzyfazowej.
Izolacja dielektryczna
Korpus ceramiczny utrzymuje izolację elektryczną, jednocześnie stanowiąc część ścieżki termicznej, co jest ważne w energoelektronice i elektrycznie izolowanych konstrukcjach montażowych.
Rozszerzalność cieplna
Stosunkowo niski współczynnik rozszerzalności zapewnia kompatybilność z elementami półprzewodnikowymi i może zmniejszyć ruch różnicowy w porównaniu z materiałami, które rozszerzają się silniej pod wpływem temperatury.
Stabilność chemiczna
Materiał jest odporny na wiele środowisk chemicznych i nie jest łatwo zmiękczany pod wpływem zwykłej ekspozycji termicznej, chociaż rzeczywisty limit użytkowania zależy od atmosfery, stanu powierzchni, czystości i historii temperatur.
Inną wyróżniającą cechą jest to, że na właściwości duży wpływ ma mikrostruktura. Dwie bryły ceramiczne mogą mieć ten sam skład nominalny, zachowując się jednak odmiennie ze względu na wielkość ziaren, zawartość tlenu, porowatość, zanieczyszczenia, warunki spiekania i przygotowanie powierzchni. Z tego powodu specyfikacja inżynierska powinna opisywać wymagany zakres właściwości i metodę badania, a nie polegać wyłącznie na nazwie materiału.
Dlaczego przewodność cieplna jest tak ważna w zespołach elektronicznych?
Ciepło wytwarzane wewnątrz urządzenia półprzewodnikowego musi przejść przez kilka warstw, zanim dotrze do radiatora, płyty chłodzącej, obudowy lub innej konstrukcji chłodzącej. Typowa ścieżka może obejmować pakiet urządzenia, materiał mocujący, metalizację, podłoże ceramiczne, warstwę pośrednią i rozpraszacz ciepła. Jeśli jedna warstwa stwarza znaczny opór cieplny, cały stos może podlegać ograniczeniom temperaturowym, nawet jeśli otaczający system chłodzenia wydaje się wystarczająco duży.
Przewodność cieplną często wyraża się w watach na metr kelwina, ale sama liczba nie mówi wszystkiego. Grubość ma znaczenie. Obszar ma znaczenie. Rezystancja styku ma znaczenie. Ważna jest także jakość połączenia ceramiki z metalem. Cienka warstwa ceramiczna o silnym przewodnictwie cieplnym może zachowywać się inaczej niż znacznie grubsza bryła wykonana z tego samego materiału.
Dla uproszczonego przekroju jednowymiarowego przewodzący przepływ ciepła można opisać prawem Fouriera. Opór cieplny płaskiej warstwy można w przybliżeniu podzielić na grubość podzieloną przez iloczyn przewodności cieplnej i pola przekroju poprzecznego. Zależność ta natychmiast pokazuje, dlaczego cieńsza, wysoce przewodząca ceramika może zmniejszyć wzrost temperatury, gdy inne zmienne pozostają pod kontrolą.
Przewodność cieplna może również zmieniać się w zależności od temperatury i czystości materiału. Niektóre gatunki o wysokiej wydajności są projektowane z myślą o wymagających zastosowaniach związanych z rozprowadzaniem ciepła, podczas gdy inne formuły są zoptymalizowane pod kątem możliwości produkcyjnych, parametrów dielektrycznych, właściwości mechanicznych lub określonej metody przetwarzania. W przypadku komponentu produkcyjnego użyteczna specyfikacja jest zatem właściwością faktycznego zakupionego gatunku i grubości, a nie ogólną wartością związaną ze wzorem chemicznym.
Jak izolacja elektryczna zmienia podejście do projektowania?
Rozpraszacz ciepła wykonany z konwencjonalnego metalu jest naturalnie atrakcyjny z punktu widzenia termicznego, ale warstwa metalu przewodzi elektryczność. W wielu zespołach mocy i półprzewodników ścieżka termiczna i ścieżka elektryczna nie mogą być traktowane niezależnie. Projektant może potrzebować materiału, który odprowadza ciepło na zewnątrz, zapobiegając jednocześnie niepożądanemu przepływowi prądu pomiędzy obwodem aktywnym a konstrukcją montażową.
Gęsta ceramika może pełnić tę funkcję separacji. Jego właściwości dielektryczne umożliwiają montaż lub metalizację komponentów na powierzchni, podczas gdy leżąca pod spodem ceramika zapewnia izolację. Jest to szczególnie przydatne w obwodach pracujących pod podwyższonym napięciem lub w zespołach, w których wiele węzłów elektrycznych ma wspólne wsparcie mechaniczne.
Wytrzymałość dielektryczna to tylko część obrazu elektrycznego
Wymagania dotyczące izolacji elektrycznej zwykle obejmują więcej niż tylko wytrzymałość dielektryczną. Wycieki powierzchniowe, straty dielektryczne, rezystancja izolacji, droga pełzania, zanieczyszczenia, wilgoć i geometria wzoru metalizacji mogą mieć wpływ na wydajność. Ceramika z dobrą izolacją wewnętrzną może nadal napotykać problemy elektryczne, jeśli powierzchnia jest zanieczyszczona lub jeśli geometria opakowania powoduje niewystarczającą ścieżkę wycieku.
- Przed wybraniem grubości ceramiki zdefiniuj napięcie robocze i warunki przejściowe.
- Sprawdź rezystancję izolacji w rzeczywistych warunkach środowiskowych, a nie tylko w temperaturze pokojowej.
- Weź pod uwagę wykończenie powierzchni i strukturę metalizacji, ponieważ zachowanie elektryczne zachodzi na stykach, a także w masie ceramiki.
- Sprawdź geometrię krawędzi, odstęp między przewodnikami i narażenie na zanieczyszczenia, gdy zespół pracuje pod podwyższonym napięciem.
- Sprawdź izolację po cyklu termicznym, gdy ruch mechaniczny lub naprężenie powierzchniowe może zmienić stan powierzchni.
Jest to jeden z powodów, dla których zaawansowane podłoża ceramiczne są często traktowane jako elementy funkcjonalne, a nie proste płyty izolacyjne. Korpus ceramiczny, warstwa metalu, materiał mocujący, wzór przewodnika i powierzchnia montażowa muszą ze sobą współpracować.
Które właściwości materiału powinni porównać inżynierowie?
Wyboru ceramiki do zespołu elektronicznego najlepiej dokonać na podstawie porównania wielu właściwości. Gatunek o doskonałej przewodności cieplnej może nie być najodpowiedniejszym wyborem, jeśli nie spełnia tolerancji wymiarowych, wymagań metalizacji, obciążeń mechanicznych lub zamierzonego procesu łączenia.
| Nieruchomość | Dlaczego to ma znaczenie | Pytania, które należy zadać | Typowe rozważania projektowe |
|---|---|---|---|
| Przewodność cieplna | Kontroluje efektywność rozprzestrzeniania się ciepła przez korpus ceramiczny. | Jaka wartość dotyczy wybranego gatunku, grubości i temperatury badania? | Porównaj cały komin termiczny, a nie samą ceramikę. |
| Rozszerzalność cieplna | Wpływa na naprężenia, gdy ceramika jest łączona z krzemem, metalami lub innymi materiałami. | Jak bardzo zachowanie rozszerzania odpowiada sąsiedniej warstwie? | Ważne podczas ogrzewania, chłodzenia, lutowania i powtarzalnej pracy. |
| Wydajność dielektryczna | Określa funkcję izolacyjną podłoża. | Jaka rezystancja izolacji, wytrzymałość dielektryczna i charakterystyka strat są wymagane? | Uwzględnij napięcie, częstotliwość, wilgotność, zanieczyszczenie i geometrię. |
| Wytrzymałość mechaniczna | Wpływa na obsługę, montaż, montaż, wibracje i szok termiczny. | Jakim obciążeniom i zmianom temperatury podlega dana część? | Nie oceniaj niezawodności mechanicznej na podstawie samej twardości. |
| Wykończenie powierzchni | Wpływa na metalizację, wiązanie, jakość styku i dopasowanie wymiarowe. | Jaka chropowatość, płaskość, równoległość i stan krawędzi są wymagane? | Określ metody pomiaru wraz z limitami liczbowymi. |
| Czystość i mikrostruktura | Może wpływać na zachowanie termiczne, izolację, wytrzymałość i długoterminową stabilność. | Jaki poziom czystości i sposób przetwarzania mają zastosowanie do materiału? | Porównaj konsystencję produkcji i skład nominalny. |
Wśród tych właściwości największą uwagę poświęca się przewodności cieplnej, ponieważ można ją łatwo porównać numerycznie. Jednak problemy z niezawodnością często wynikają z interakcji między właściwościami. Na przykład niedopasowanie rozszerzalności cieplnej może powodować powtarzające się naprężenia, nawet jeśli przewodzenie ciepła jest doskonałe. Podobnie powierzchnia, która jest technicznie płaska, może nadal nie nadawać się do określonego procesu klejenia, jeśli chropowatość lub czystość wykraczają poza wymagany zakres.
Praktyczna lekcja jest prosta: utwórz hierarchię właściwości przed zażądaniem danych materiałowych. Oddziel wymagania obowiązkowe od preferowanych cech, określ metodę testową dla każdego krytycznego wskaźnika i oceń ceramikę w kontekście kompletnego zespołu.
Gdzie jest powszechnie używany?
Materiał ma zastosowanie wszędzie tam, gdzie w tym samym projekcie występuje wytwarzanie ciepła, izolacja elektryczna i zwarta konstrukcja. Zastosowania są różne, od stosunkowo prostych elementów izolacyjnych po wyrafinowane pakiety półprzewodników i sprzęt wysokotemperaturowy.
Podłoża półprzewodnikowe mocy
Przełączniki mocy wytwarzają ciepło podczas przewodzenia i przełączania. Wraz ze wzrostem gęstości prądu i częstotliwości przełączania ścieżka termiczna staje się coraz ważniejsza. Podłoża ceramiczne mogą zapewniać izolację elektryczną pomiędzy obwodem aktywnym a metalowym podłożem, jednocześnie rozprowadzając ciepło w kierunku struktury chłodzącej.
Konstrukcje oświetleniowe LED i półprzewodnikowe
Diody LED dużej mocy przekształcają część energii elektrycznej w ciepło. Jeśli temperatura złącza nadmiernie wzrośnie, może to mieć wpływ na moc świetlną, żywotność i stabilność działania. Podłoże izolacyjne przewodzące ciepło może pomóc w odprowadzaniu ciepła z urządzenia emitującego, zachowując jednocześnie separację elektryczną pomiędzy elementami obwodu a konstrukcją montażową.
Elektronika RF i wysokiej częstotliwości
Systemy RF mogą łączyć wysoką gęstość mocy z rygorystycznymi wymaganiami elektrycznymi. Materiały opakowaniowe muszą kontrolować ciepło, zachowując przewidywalne zachowanie elektryczne. Niska rozszerzalność i stabilna wydajność dielektryczna mogą okazać się cenne, gdy opakowanie ulega zmianom temperatury lub zawiera ściśle zintegrowane komponenty.
Sprzęt do przetwarzania półprzewodników

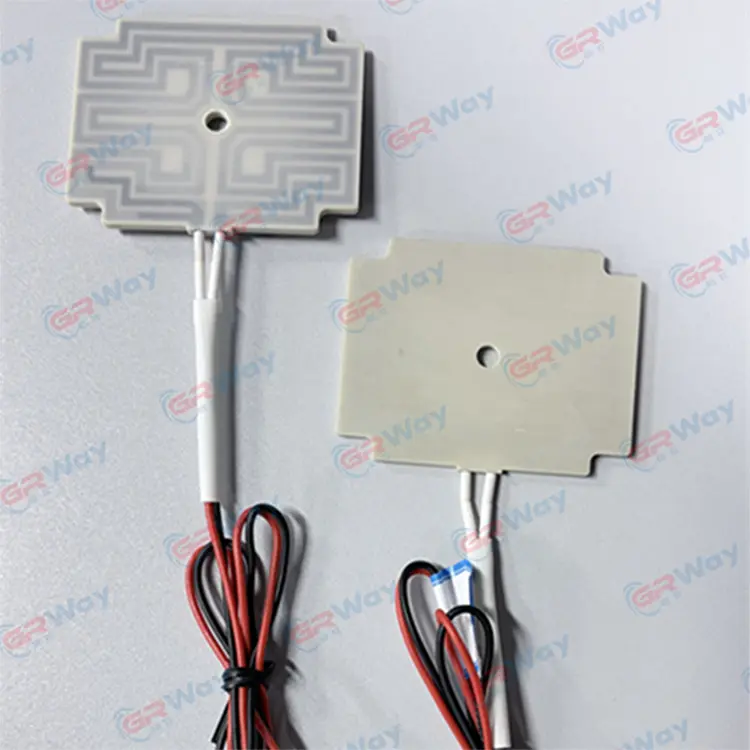

Konstrukcje grzejników ceramicznych i elementy wsporcze stosowane w produkcji półprzewodników mogą podlegać powtarzającym się cyklom termicznym, kontrolowanej atmosferze i rygorystycznym wymaganiom wymiarowym. Azotek glinu jest atrakcyjny dla takich środowisk, ponieważ może łączyć przenoszenie ciepła i izolację elektryczną w jednej platformie ceramicznej.
Czujniki wysokotemperaturowe i specjalistyczny sprzęt elektroniczny
Czujniki, systemy inspekcyjne i wyspecjalizowana elektronika przemysłowa mogą działać w pobliżu źródeł ciepła, gdzie zastosowanie izolacji polimerowej staje się trudne. Ceramika może zachować kształt i właściwości izolacji elektrycznej w znacznie szerszym zakresie temperatur niż wiele materiałów organicznych, w zależności od wybranego składu i atmosfery.
- Moduły mocy i izolowane podłoża obwodów
- Wysokowydajne zespoły LED i struktury zarządzania ciepłem
- Komponenty mocy RF i kompaktowe pakiety elektroniczne
- Grzejniki półprzewodnikowe, podpory i sprzęt procesowy
- Wysokotemperaturowe oprawy elektroniczne i specjalistyczne czujniki
Jak należy zaprojektować ścieżkę termiczną?
Podłoże ceramiczne sprawdza się najlepiej, gdy otaczający zespół jest zaprojektowany tak, aby uzupełniać jego właściwości termiczne. Celem nie jest po prostu umieszczenie materiału ceramicznego o wysokiej przewodności pomiędzy urządzeniem a radiatorem. Pełna ścieżka musi minimalizować możliwy do uniknięcia opór na każdym etapie.
Zacznij od źródła ciepła
Określ, skąd pochodzi ciepło i jak jest skoncentrowane. Mała matryca półprzewodnikowa może wytworzyć lokalnie poważny gorący punkt, nawet jeśli ogólny poziom mocy wydaje się możliwy do opanowania. Materiał ceramiczny musi rozprowadzić ciepło na wystarczającej powierzchni, zanim ciepło dotrze do następnej granicy faz.
Kontroluj interfejsy
Materiały interfejsu termicznego, warstwy lutu, połączenia lutowane i metalizowane powierzchnie mogą powodować opór, który częściowo niweczy zalety korpusu ceramicznego. Nadmierną grubość, puste przestrzenie, nierówny kontakt, zanieczyszczenia i słabe zwilżanie należy zatem traktować jako problemy związane z projektowaniem termicznym, a nie tylko wady montażowe.
Dokładnie oceń grubość
Zwiększanie grubości ceramiki może poprawić wytrzymałość mechaniczną niektórych konstrukcji, ale zwiększa także długość ścieżki przewodzącej. Zmniejszenie grubości może poprawić teoretyczną ścieżkę termiczną w całej grubości, stwarzając jednocześnie nowe problemy związane z obsługą, płaskością, naprężeniami mechanicznymi i wydajnością produkcyjną. Właściwa grubość jest zatem decyzją systemową.
- Oszacuj wytwarzanie ciepła w najwyższych wiarygodnych warunkach pracy.
- Zamapuj każdą warstwę termiczną pomiędzy aktywnym komponentem a końcową strukturą chłodzącą.
- Oblicz oddzielnie udział przewodnictwa masowego i rezystancji granicy faz.
- Zamiast patrzeć tylko na średnią temperaturę, sprawdzaj gradienty temperatury na całej powierzchni ceramiki.
- Sprawdź zmontowaną część w realistycznych cyklach pracy i stanach nieustalonych temperatur.
To rozróżnienie staje się szczególnie ważne przy porównywaniu struktur klejonych bezpośrednio, podłoży metalizowanych, grzejników ceramicznych i mechanicznych części nośnych. Ten sam gatunek ceramiki może wykazywać bardzo różne zachowanie termiczne po obróbce, ponieważ ostateczna ścieżka cieplna zależy od geometrii, pokrycia metalizacją, łączących warstw i architektury chłodzenia.
Jakie czynniki produkcyjne wpływają na ostateczną wydajność?
Wydajność ceramiki rozpoczyna się od przygotowania proszku i trwa przez formowanie, spiekanie, obróbkę skrawaniem, obróbkę powierzchni, metalizację, kontrolę i pakowanie. Każdy etap może mieć wpływ na część końcową. Specyfikacja materiału, która wygląda solidnie na papierze, może nadal dawać niespójne wyniki, jeśli kontrola procesu jest słaba.
Czystość i skład proszku
Azotek glinu jest wrażliwy na zanieczyszczenia, ponieważ fazy wtórne i chemia powierzchni związana z tlenem mogą wpływać na transport ciepła. Materiały wyjściowe o wysokiej czystości i kontrolowane przetwarzanie pomagają zachować spójne właściwości, ale odpowiedni poziom czystości powinien być dobrany do zamierzonego zastosowania, a nie traktowany jako abstrakcyjny znak jakości.
Spiekanie i zagęszczanie
Etap spiekania ma kluczowe znaczenie dla końcowej gęstości i mikrostruktury. Niepełne zagęszczenie może spowodować powstanie porów zakłócających przewodnictwo cieplne i właściwości mechaniczne. Nadmierny wzrost ziaren lub nieodpowiednie dodatki mogą również zmienić równowagę pomiędzy właściwościami termicznymi, mechanicznymi i elektrycznymi.
Kontrola obróbki i wymiarów
Ceramika techniczna jest twarda i stosunkowo krucha, dlatego obróbka wymaga odpowiednich procesów ściernych i kontroli procesu. Płaskość, grubość, średnica otworu, odpryski krawędzi i równoległość mogą stać się krytyczne, gdy ceramika jest integrowana z pakietami półprzewodników lub precyzyjnymi zespołami.
Metalizacja
Wydajność gołej ceramiki to tylko jedna część podłoża elektronicznego. Można zastosować miedź, molibden, wolfram, złoto, nikiel, srebro lub inne systemy metalowe, w zależności od połączenia i architektury elektrycznej. Połączenie ceramiki z metalem musi wytrzymywać cykle termiczne bez nadmiernego pękania, rozwarstwiania lub zmęczenia.
- Zapytaj, jaki gatunek ceramiki jest używany i jakie zakresy właściwości są kontrolowane podczas produkcji.
- Potwierdź, czy przewodność cieplna jest mierzona na materiale produkcyjnym, czy na idealnym preparacie laboratoryjnym.
- Określ tolerancje wymiarowe, płaskość, chropowatość powierzchni i dopuszczalny stan krawędzi.
- Zdefiniuj wymagania dotyczące metalizacji na wczesnym etapie, gdy ceramika będzie klejona, lutowana, lutowana lub łączona drutem.
- Potwierdź metody kontroli krytycznych właściwości elektrycznych i mechanicznych.
Dla inżynierów zaopatrujących się w komponent produkcyjny identyfikowalność i spójność procesu mogą być równie ważne, jak maksymalna wartość właściwości. Stabilne warunki produkcyjne pomagają zmniejszyć różnice między partiami, co ma znaczenie, gdy części ceramiczne są montowane w systemy z wąskimi marginesami termicznymi lub elektrycznymi.
Jak można ocenić niezawodność przed integracją?
Testowanie niezawodności powinno odzwierciedlać rzeczywiste mechanizmy awarii oczekiwane w eksploatacji. Pojedyncza kontrola wymiarowa w temperaturze pokojowej nie jest w stanie wykazać, jak zachowuje się podłoże ceramiczne po setkach lub tysiącach zmian temperatury. Podobnie krótki test dielektryczny może nie uchwycić długoterminowego zachowania izolacji pod wpływem wilgoci lub zanieczyszczenia.
Cykl termiczny
Powtarzające się ogrzewanie i chłodzenie powodują rozszerzanie i kurczenie się warstw ceramicznych, metalowych, materiałów łączących i konstrukcji montażowej. Jeżeli ich współczynniki rozszerzalności cieplnej różnią się, zespół podlega cyklicznym naprężeniom. Nasilenie zależy od zakresu temperatur, szybkości przejścia, geometrii, grubości spoiny i liczby cykli.
Szok termiczny
Szok termiczny kładzie większy nacisk na szybką zmianę temperatury. Ceramika może tolerować szeroki zakres temperatur, ale zachowuje się inaczej pod wpływem nagłej zmiany, ponieważ strome wewnętrzne gradienty temperatury mogą generować lokalne naprężenia.
Wytrzymałość elektryczna
Konstrukcje wysokiego napięcia należy oceniać pod kątem rezystancji izolacji, wytrzymałości dielektrycznej, wycieków i zachowania po kondycjonowaniu środowiskowym. Efekty krawędziowe i geometria metalizacji powinny być uwzględnione w konfiguracji testowej, gdy tylko przypominają produkt końcowy.
Obsługa mechaniczna
Ceramika może być wytrzymała na ściskanie, ale stosunkowo wrażliwa na naprężenia rozciągające, zginanie, uszkodzenia krawędzi i wady powierzchni. Dlatego też procedury pakowania i obsługi mają znaczenie. Część, która przejdzie testy laboratoryjne, może nadal ulec uszkodzeniu podczas montażu, jeśli jej krawędzie ulegną odpryskom lub jeśli podczas obróbki pojawią się ukryte uszkodzenia powierzchni.
Narażenie środowiska
W zależności od końcowego zastosowania należy uwzględnić temperaturę, wilgotność, gazy korozyjne, próżnię, chemikalia czyszczące i atmosferę procesową. Ceramika azotkowa może dobrze działać w wymagających środowiskach, ale żadnemu materiałowi nie należy przypisywać uniwersalnego limitu zastosowań bez uwzględnienia atmosfery i czasu ekspozycji.
Co należy sprawdzić przed wyborem klasy?
Wybór materiałów staje się bardziej efektywny, gdy wymagania inżynieryjne są spisane w formie uporządkowanej listy kontrolnej. Zamiast zaczynać od preferowanej ceramiki i próbować dopasować do niej system, najpierw zdefiniuj warunki pracy, a następnie porównaj odpowiednie gatunki.
| Obszar selekcji | Co zdefiniować | Dlaczego to ma znaczenie |
|---|---|---|
| Wymagania termiczne | Wytwarzanie ciepła, zakres temperatur, dopuszczalny wzrost temperatury, ścieżka cieplna i metoda chłodzenia. | Zapobiega selekcji ceramiki na podstawie samej przewodności. |
| Wymagania elektryczne | Napięcie, częstotliwość, rezystancja izolacji, wytrzymałość dielektryczna, droga upływu i stan powierzchni. | Zapewnia, że ceramika spełnia rolę izolatora elektrycznego w rzeczywistym projekcie. |
| Wymagania mechaniczne | Obciążenie, wibracje, siła mocowania, stan krawędzi, tolerancja wymiarowa i naprężenia termiczne. | Pomaga zmniejszyć pękanie i uszkodzenia związane z montażem. |
| Wymagania produkcyjne | Grubość, kształt, otwory, wykończenie powierzchni, metalizacja, metoda łączenia i kryteria kontroli. | Poprawia produktywność i spójność między projektem a produkcją. |
| Środowisko | Wilgotność, atmosfera, chemikalia, próżnia, temperatura robocza i profil cykli termicznych. | Definiuje rzeczywiste warunki pracy, które wpływają na stabilność długoterminową. |
Silna specyfikacja powinna także rozróżniać gwarantowane limity od typowych wartości. „Typowy” opisuje, co można zwykle osiągnąć w określonych warunkach testowych; nie ustanawia automatycznie kryterium akceptacji produkcji. Jeżeli właściwość jest krytyczna, należy wyraźnie określić wymaganą wartość, metodę badania, kierunek pomiaru, temperaturę badania i dopuszczalne odchylenia.
Ta sama zasada dotyczy wymiarów. Płyta ceramiczna może być doskonała pod względem termicznym i odpowiednia pod względem elektrycznym, ale nie nadawać się do użytku, jeśli jej płaskość, położenie otworów, stan krawędzi lub różnice w grubości kolidują z procesem montażu. Precyzja jest zatem częścią wydajności materiału, gdy komponent ściśle współdziała z innymi warstwami.
Jak można skonstruować ostateczną specyfikację
- Środowisko aplikacji i działania
- Docelowy zakres przewodności cieplnej i warunki pomiaru
- Wymagania dotyczące izolacji elektrycznej
- Wymagana grubość, wymiary, płaskość i wykończenie powierzchni
- Warunki obciążenia mechanicznego i cykli termicznych
- Wymagania dotyczące metalizacji lub łączenia
- Metoda kontroli i akceptowalna zmienność wymiarowa
Jasne specyfikacje usprawniają komunikację między inżynierami-projektantami, inżynierami materiałowymi i zespołami produkcyjnymi. Ułatwiają także porównywanie różnych opcji ceramicznych na podstawie równoważnych kryteriów, a nie pojedynczych danych marketingowych.
Jak dobra integracja wygląda w praktyce?
Dobrze zaprojektowany element ceramiczny znika w systemie w najlepszy możliwy sposób: przenosi ciepło, utrzymuje izolację elektryczną, pozostaje stabilny wymiarowo i wytrzymuje oczekiwane warunki mechaniczne i środowiskowe, nie stając się czynnikiem ograniczającym.
Rozważmy zespół elektroniki mocy, w którym matryca półprzewodnikowa jest zamontowana na metalizowanym podłożu ceramicznym. Projektant musi jednocześnie wziąć pod uwagę wytwarzanie ciepła na matrycy, rozprzestrzenianie się ciepła w ceramice, przenikanie ciepła przez warstwę łączącą, izolację elektryczną od metalowego podłoża i niedopasowanie rozszerzalności pomiędzy matrycą, ceramiką, metalem i lutem. Ulepszanie jednej warstwy bez uwzględnienia pozostałych może po prostu usunąć wąskie gardło.
Innym praktycznym przykładem jest grzejnik ceramiczny stosowany w obróbce półprzewodników. W tym przypadku wytwarzanie ciepła musi być wystarczająco równomierne dla procesu, izolacja elektryczna musi pozostać stabilna, ceramika musi wytrzymać wielokrotne ogrzewanie, a geometria może wymagać dostosowania do elektrod, elementów montażowych i kontrolowanych temperatur powierzchni. Dlatego dobór materiałów i konstrukcja grzejnika są ze sobą ściśle powiązane.
Celem inżynierskim nie jest koniecznie maksymalizacja jednej właściwości. Zamiast tego polega na osiągnięciu właściwej kombinacji właściwości termicznych, elektrycznych, mechanicznych, wymiarowych i środowiskowych dla określonego zastosowania.
Z tego powodu dyskusje z producentem ceramiki należy rozpocząć od warunków pracy i wymagań dotyczących części, a nie tylko od nazwy materiału. Rysunki, grubość, cykl pracy cieplnej, napięcie, materiały interfejsu, metalizacja i tolerancje wymiarowe zapewniają kontekst niezbędny do ustalenia, czy rozwiązanie ceramiczne jest technicznie odpowiednie.
Jak inżynierowie powinni czytać arkusz danych technicznych?
Arkusze danych są przydatnym punktem wyjścia, ale należy je czytać raczej jako dokumenty kontrolowanych pomiarów, a nie jako uniwersalne opisy każdej możliwej części. Poszukaj metody badania, kształtu próbki, gęstości, temperatury, kierunku pomiaru i definicji każdej właściwości.
Przewodność cieplna jest szczególnie wrażliwa na stan materiału. Wysoka wartość zmierzona na gęstej, wypolerowanej próbce testowej może nie odzwierciedlać efektywnego działania zespołu produkcyjnego z metalizacją, połączeniami, pustymi przestrzeniami lub lokalną geometrią. Właściwości elektryczne mogą również zależeć od częstotliwości pomiarów i warunków środowiskowych.
Typowe pytania stojące za dobrą recenzją arkusza danych
- Czy wymieniona właściwość jest typowa, minimalna, maksymalna czy gwarantowana?
- Jaki standard testowy i kierunek pomiaru zastosowano?
- Czy badanie przeprowadzono w temperaturze pokojowej czy w podwyższonej temperaturze roboczej?
- Czy podana gęstość odpowiada klasie produkcyjnej zastosowanej dla zamierzonego komponentu?
- Czy wymiary są podawane przed czy po całkowitym procesie wykańczania?
- Czy opublikowany stan powierzchni odpowiada wymaganemu procesowi łączenia lub metalizacji?
Zadawanie tych pytań sprawia, że wybór materiału staje się porównaniem technicznym, a nie prostym porównaniem etykiety produktu. Jest to szczególnie przydatne, gdy na pierwszy rzut oka odpowiednich jest wiele rodzin ceramiki.
Tlenek glinu pozostaje praktycznym wyborem w przypadku wielu elektrycznie izolujących części ceramicznych, ponieważ łączy w sobie ugruntowaną technologię produkcji, dobre zachowanie dielektryczne, odporność na zużycie i szerokie doświadczenie w stosowaniu. Azotek glinu staje się szczególnie atrakcyjny, gdy wymagany jest znacznie lepszy transport ciepła, a izolacja elektryczna pozostaje istotna. Wyboru należy nadal dokonywać na podstawie pełnej specyfikacji, a nie jednej właściwości.
Dlaczego ten materiał jest istotny dla bardziej kompaktowej elektroniki?
Elektronika nadal umieszcza więcej funkcji w mniejszych przestrzeniach. Większa gęstość mocy oznacza, że lokalne strumienie ciepła mogą być trudne do kontrolowania, nawet w przypadku zmniejszania się całkowitego rozmiaru urządzenia. Jednocześnie projektanci coraz częściej potrzebują izolacji galwanicznej, kompaktowych opakowań, szybkiej reakcji termicznej i niezawodnego działania w przypadku powtarzających się zmian temperatury.
Termoprzewodząca ceramika izolacyjna rozwiązuje kilka z tych ograniczeń jednocześnie. Może rozprowadzać ciepło przez zwarte podłoże, oddzielając aktywną strukturę elektryczną od przewodzącej ramy montażowej. Ta kombinacja jest cenna w zastosowaniach, w których jest mało miejsca na dodanie większego radiatora lub grubszego interfejsu termicznego.
Przyszła rola zaawansowanej ceramiki będzie również zależała od precyzji wykonania. W miarę jak zespoły elektroniczne stają się cieńsze i bardziej zintegrowane, coraz ważniejsze stają się płaskość, dokładność metalizacji, jakość powierzchni i kontrolowana mikrostruktura. Wydajność materiału i możliwości produkcyjne są zatem ze sobą ściślej powiązane, niż mogłoby się wydawać na podstawie prostego arkusza danych materiału.
Wyższa integracja
Podłoża kompaktowe mogą łączyć izolację elektryczną i rozprowadzanie ciepła bez konieczności stosowania oddzielnych warstw izolacyjnych i termicznych w każdym projekcie.
Lepsza kontrola termiczna
Efektywne boczne rozprowadzanie ciepła może zmniejszyć koncentrację gorących punktów i zapewnić bardziej stabilny rozkład temperatury w obszarze aktywnym.
Bardziej precyzyjne pakiety
Kontrolowana grubość, płaskość, metalizacja i wykończenie powierzchni pomagają zaawansowanym częściom ceramicznym pasować do wymagających zespołów elektronicznych.
Elastyczność aplikacji
Ta sama rodzina materiałów może wspierać podłoża, konstrukcje grzejne, izolatory, podpory i inne komponenty, jeśli gatunek i metoda przetwarzania są odpowiednio dopasowane.
Często zadawane pytania
Jaka jest główna zaleta azotku glinu jako ceramiki elektronicznej?
Jego główną zaletą jest połączenie stosunkowo wysokiej przewodności cieplnej z izolacją elektryczną. Dzięki temu jest przydatny tam, gdzie zespół elektroniczny musi skutecznie przekazywać ciepło bez elektrycznego łączenia obwodu aktywnego z metalową konstrukcją nośną.
Czy azotek glinu nadaje się do zastosowań wysokotemperaturowych?
Może być odpowiedni w środowiskach o wymagających temperaturach, ale użyteczny zakres temperatur zależy od gatunku ceramiki, atmosfery, stanu powierzchni, cykli cieplnych i konstrukcji komponentów. Dlatego też wydajność w wysokich temperaturach należy określać w odniesieniu do rzeczywistego środowiska pracy, a nie jednej uniwersalnej wartości temperatury.
Jak wypada w porównaniu z tlenkiem glinu?
Oba mogą zapewnić izolację elektryczną i dobrą stabilność chemiczną. Główną różnicą jest to, że odpowiednie gatunki azotku glinu generalnie zapewniają znacznie lepszą przewodność cieplną. Tlenek glinu może pozostać odpowiedni, gdy wymagania termiczne są umiarkowane lub gdy jego ustalone właściwości technologiczne i mechaniczne lepiej pasują do danego zastosowania.
Czy ceramikę można metalizować?
Tak. W zależności od zamierzonego połączenia elektrycznego i sposobu łączenia można zastosować różne systemy metalizacji. Wybrany system metalowy, wykończenie powierzchni, gatunek ceramiki, rozszerzalność cieplna i proces wiązania należy rozważyć łącznie.
Czy wyższa wartość przewodności cieplnej zawsze oznacza lepszy komponent?
Nie. Przewodność cieplna to tylko jeden czynnik. Grubość, płaskość, rezystancja interfejsu, wytrzymałość mechaniczna, właściwości dielektryczne, rozszerzalność cieplna, metalizacja, geometria i spójność produkcji mogą decydować o tym, czy gotowy komponent będzie dobrze działać.
Jakie informacje należy podać przy zamawianiu technicznej części ceramicznej?
Przydatne informacje obejmują zastosowanie, temperaturę roboczą, napięcie, obciążenie termiczne, wymiary, grubość, wykończenie powierzchni, płaskość, wymagania dotyczące otworów lub elementów, metodę łączenia, potrzeby metalizacji, warunki środowiskowe i oczekiwane cykle termiczne. Rysunek techniczny może ułatwić ocenę tych informacji.
Czy ten sam gatunek może być stosowany do każdego zastosowania ceramicznego?
Nie koniecznie. Gatunek zoptymalizowany pod kątem zarządzania ciepłem może mieć inną charakterystykę niż wybrana dla grzejnika, wspornika izolacyjnego lub precyzyjnego elementu konstrukcyjnego. Odpowiedni gatunek zależy od równowagi wymagań termicznych, elektrycznych, mechanicznych, wymiarowych i środowiskowych.
Dlaczego grubość i płaskość ceramiki mają tak duże znaczenie?
Grubość bezpośrednio wpływa na ścieżkę przewodzącą, natomiast płaskość wpływa na jakość styku i naprężenia mechaniczne podczas montażu. Podłoże ceramiczne o dobrych właściwościach termicznych w masie może nadal słabo działać, gdy nadmierna grubość lub słaba płaskość powodują znaczne pogorszenie granicy międzyfazowej.
Gdzie materiał pasuje do niezawodnej strategii inżynierskiej?
Ceramika z azotku glinunajlepiej rozumieć jako funkcjonalny materiał inżynieryjny, który łączy w sobie zarządzanie termiczne, izolację elektryczną, kontrolę wymiarową i niezawodność mechaniczną. Jego wartość staje się najwyraźniejsza, gdy ceramikę rozważy się jako część kompletnej architektury termicznej i elektrycznej, a nie jako izolowaną płytę lub podłoże.
W przypadku elektroniki dużej mocy kluczowe pytania dotyczą tego, jak szybko ciepło może opuścić obszar aktywny, jak skutecznie materiał ceramiczny rozprowadza to ciepło, jak zachowana jest izolacja elektryczna oraz jak materiał zachowuje się podczas montażu i powtarzalnej pracy. W przypadku sprzętu półprzewodnikowego i konstrukcji grzejników równie ważna może być równomierność temperatury, stabilność wymiarowa, łączenie i kompatybilność środowiskowa.
Najbardziej niezawodny proces selekcji rozpoczyna się od warunków pracy, a kończy na mierzalnej specyfikacji materiału. Przewodność cieplną, współczynnik rozszerzalności, zachowanie dielektryczne, wytrzymałość, gęstość, wykończenie powierzchni, wymiary, metalizację i narażenie na środowisko należy rozpatrywać łącznie. Należy również wziąć pod uwagę spójność produkcji, ponieważ wyrafinowany projekt zależy od powtarzalnych właściwości użytkowych materiałów.
Kiedy te czynniki zostaną jasno określone, zaawansowana ceramika azotkowa może zapewnić praktyczną drogę do kompaktowych, kontrolowanych termicznie i izolowanych elektrycznie zespołów do wymagających zastosowań elektronicznych i przemysłowych.
Potrzebujesz dyskusji na temat materiałów ceramicznych dla swojego zastosowania?
Podaj temperaturę roboczą, obciążenie termiczne, napięcie, wymiary, grubość, wymagania dotyczące powierzchni, metodę łączenia i inne krytyczne warunki. Przejrzysta specyfikacja aplikacji ułatwia omówienie gatunku materiału, trasy przetwarzania i konfiguracji komponentów.
skontaktuj się z namiWymagania techniczne najlepiej ocenić na podstawie pełnej specyfikacji komponentów i zamierzonego środowiska operacyjnego.
