W miarę jak urządzenia elektroniczne stają się mniejsze, a gęstość mocy stale rośnie, materiał pomiędzy elementem wytwarzającym ciepło a jego ścieżką chłodzenia staje się coraz ważniejszy. Sama wysoka przewodność cieplna nie wystarczy. Inżynierowie potrzebują również izolacji elektrycznej, kontrolowanej rozszerzalności cieplnej, stabilności mechanicznej, odporności chemicznej i niezawodnego działania przy powtarzających się zmianach temperatury. Te połączone wymagania wyjaśniają, dlaczego zaawansowaną ceramikę coraz częściej rozważa się w przypadku wymagających interfejsów termicznych i elektrycznych.
Ceramika z azotku glinuto zaawansowana ceramika techniczna ceniona za połączenie wysokiej przewodności cieplnej i izolacji elektrycznej. W przeciwieństwie do metali przewodzących prąd elektryczny, które usuwają ciepło, ale wymagają dodatkowej izolacji, gęsty AlN może zapewnić bezpośrednią platformę ceramiczną do rozprowadzania ciepła przy jednoczesnym zachowaniu separacji dielektrycznej. Jego stosunkowo niski współczynnik rozszerzalności cieplnej sprawia, że jest on również kompatybilny z materiałami półprzewodnikowymi, takimi jak krzem. Te cechy wspierają zastosowania w elektronice dużej mocy, sprzęcie półprzewodnikowym, systemach laserowych, pakietach LED, modułach mocy, komponentach mikrofalowych i wyspecjalizowanych konstrukcjach termicznych. Praktyczny proces selekcji musi uwzględniać przewodność cieplną, czystość, zachowanie dielektryczne, geometrię, wykończenie powierzchni, tolerancję wymiarową, metalizację, metodę łączenia, temperaturę roboczą i rzeczywistą ścieżkę cieplną gotowego zespołu.
Spis treści
Przejdź do sekcjiWybierz sekcję poniżej, aby przejść bezpośrednio do tematu.
- Jaki jest materiał i dlaczego ma to znaczenie?
- W jaki sposób przewodność cieplna wspomaga zarządzanie ciepłem?
- W jaki sposób izolacja elektryczna poprawia projektowanie komponentów?
- Dlaczego kompatybilność rozszerzalności cieplnej ma znaczenie?
- Jak materiał jest wytwarzany i zagęszczany?
- Które czynniki materiałowe kontrolują ostateczną wydajność?
- Jakie formy i geometrie są stosowane w inżynierii?
- Gdzie jest stosowany w zaawansowanej elektronice?
- Jak wypada w porównaniu z innymi ceramikami technicznymi?
- Jak inżynierowie powinni określić materiał?
- Często zadawane pytania
Jaki jest materiał i dlaczego ma to znaczenie?
Azotek glinu to beztlenkowa ceramika techniczna powstająca z aluminium i azotu. Jego struktura krystaliczna i silne wiązania atomowe nadają mu charakterystyczne połączenie właściwości termicznych, elektrycznych, mechanicznych i chemicznych. Materiał jest szczególnie cenny, gdy element musi skutecznie przewodzić ciepło, nie stając się przewodnikiem prądu elektrycznego.
W konwencjonalnej ścieżce termicznej projektanci często myślą o rozpraszaczach ciepła i izolacji jako o oddzielnych funkcjach. Metalowa płyta może szybko rozprowadzać ciepło, podczas gdy warstwa polimerowa lub tlenkowo-ceramiczna zapewnia izolację elektryczną. Każdy dodatkowy interfejs wprowadza opór termiczny, złożoność mechaniczną lub inny potencjalny punkt awarii. Gęsty komponent AlN może łączyć kilka funkcji w jednej warstwie konstrukcyjnej, upraszczając architekturę niektórych zespołów mocy i półprzewodników.
Transport termiczny oparty na dużej siatce umożliwia odprowadzanie ciepła z zlokalizowanych gorących punktów w kierunku radiatora lub interfejsu chłodzącego.
Wysoka oporność elektryczna pozwala na elektryczną izolację ścieżek przewodzących i zasilanych komponentów od konstrukcji wsporczych.
Niski współczynnik rozszerzalności cieplnej pomaga zmniejszyć naprężenia podczas łączenia elementów ceramicznych z materiałami półprzewodnikowymi i metalowymi.
Praktyczne znaczenie materiału wynika zatem z interakcji jego właściwości, a nie z jednej głównej specyfikacji. W przypadku urządzenia o dużej mocy podłoże o dobrych właściwościach termicznych, ale słabej stabilności wymiarowej może powodować problemy z niezawodnością. Ceramika o doskonałej izolacji, ale niewystarczającym rozprowadzaniu ciepła, może spowodować wzrost temperatury złącza elementu elektronicznego. Wybór materiału musi uwzględniać cały system termiczny i elektryczny, a nie pojedynczy element.
W jaki sposób przewodność cieplna wspomaga zarządzanie ciepłem?
Przewodność cieplna opisuje, jak skutecznie ciepło przemieszcza się przez materiał pod gradientem temperatury. W elektronice dużej mocy właściwość ta bezpośrednio wpływa na szybkość odprowadzania ciepła z płytki półprzewodnikowej, urządzenia zasilającego, lasera, diody LED lub innego elementu wytwarzającego ciepło.
Często wytwarza się gęsty AlN o przewodności cieplnej w przybliżonym zakresie od 140 do 230 W/m·K, w zależności od czystości, mikrostruktury, warunków przetwarzania i klasy produktu. Gatunki o wyższej przewodności można zaprojektować, gdy zastosowanie wymaga bardziej wydajnego rozprowadzania ciepła. Rzeczywistą wydajność należy zawsze oceniać na podstawie wartości podanych przez producenta dla określonego gatunku materiału i geometrii.
Dlaczego rozprzestrzenianie się ciepła jest bardziej skomplikowane niż przewodność
Wysoka wartość przewodności nie gwarantuje automatycznie niskiej temperatury na aktywnym urządzeniu. Całkowita ścieżka cieplna może obejmować matrycę półprzewodnikową, warstwę wiążącą, podłoże ceramiczne, metalizację, materiał interfejsu termicznego, płytę podstawową, radiator i czynnik chłodzący. Każdy interfejs dodaje oporu. Dobrze zaprojektowane podłoże ceramiczne działa zatem jako część zaprojektowanej sieci cieplnej.
Ważna jest także geometria. Cienka warstwa ceramiczna może zmniejszyć odległość przewodzenia, ale nadal musi spełniać wymagania dotyczące izolacji napięcia, wytrzymałości mechanicznej, obsługi i łączenia. Grubsza część może zwiększyć odstępy elektryczne i wytrzymałość mechaniczną, jednocześnie zwiększając odporność termiczną. Inżynierowie muszą zrównoważyć te wymagania, zamiast optymalizować niezależnie jedną zmienną.
| Nieruchomość | Typowy zakres inżynieryjny | Dlaczego to ma znaczenie | Rozważania projektowe |
|---|---|---|---|
| Przewodność cieplna | Około. 140–230 W/m·K | Przenosi ciepło przez ceramikę | Użyj testowanej wartości specyficznej dla gatunku |
| Współczynnik rozszerzalności cieplnej | Około. 4,0–4,7 × 10-6/K | Kontroluje zmianę wymiarów pod wpływem temperatury | Porównaj z matrycą, miedzią, aluminium i warstwami łączącymi |
| Stała dielektryczna | Zwykle około 8–9 | Wpływa na zachowanie elektryczne i RF | Sprawdź częstotliwość i warunki temperaturowe |
| Gęstość | Około. 3,26 g/cm3 | Wpływa na masę komponentów i projekt konstrukcyjny | Należy wziąć pod uwagę porowatość i końcową gęstość spieku |
| Oporność elektryczna | Bardzo wysoka dla gęstych klas izolacyjnych | Obsługuje izolację elektryczną | Sprawdź wymagania dotyczące izolacji w rzeczywistych warunkach |
Przedstawione wartości są raczej ogólnymi zakresami technicznymi niż specyfikacjami uniwersalnymi. Gatunki produkcyjne mogą się różnić w zależności od czystości, dodatków, drogi przetwarzania, gęstości, wymiarów i warunków testowych.
Przewodność cieplna może również zmieniać się wraz ze wzrostem temperatury. Aby uzyskać realistyczny projekt termiczny, inżynierowie powinni wykorzystać dane materiałowe zależne od temperatury, jeśli są dostępne, zamiast zakładać, że wartość temperatury pokojowej pozostaje stała w całym zakresie roboczym.
W jaki sposób izolacja elektryczna poprawia projektowanie komponentów?
Energoelektronika często wymaga dwóch pozornie przeciwstawnych funkcji: podłoże musi skutecznie odprowadzać ciepło, jednocześnie zapobiegając przedostawaniu się niepożądanego prądu elektrycznego do sąsiednich konstrukcji. Metale zapewniają doskonałe przewodnictwo cieplne, ale przewodzą prąd elektryczny. Wiele ceramiki konstrukcyjnej rozwiązuje problem izolacji, ale nie wszystkie zapewniają wystarczająco wysoką przewodność cieplną dla nowoczesnych gęstości mocy.
Wysoka oporność elektryczna gęstego AlN umożliwia montaż lub metalizację obwodów przewodzących na ceramicznym korpusie izolacyjnym. Jest to jeden z powodów, dla których podłoża ceramiczne są stosowane w modułach półprzewodników mocy, zespołach LED, pakietach laserowych i wyspecjalizowanych konstrukcjach elektronicznych.
Izolacja elektryczna bez tworzenia dużej bariery termicznej
W konwencjonalnym wielowarstwowym kominie termicznym izolacja może stać się czynnikiem ograniczającym przenikanie ciepła. Materiał izolujący elektrycznie o niskiej przewodności cieplnej może chronić obwód elektrycznie, zatrzymując ciepło w pobliżu aktywnego urządzenia. Ceramika przewodząca ciepło zmniejsza ten kompromis, umożliwiając przepływ ciepła przez korpus izolacyjny.
Zachowanie dielektryczne również ma znaczenie
Izolacja elektryczna nie jest definiowana wyłącznie na podstawie rezystywności. Projektanci mogą również ocenić stałą dielektryczną, straty dielektryczne, wytrzymałość na przebicie, wyciek powierzchniowy, drogę upływu oraz wpływ temperatury lub wilgotności na zachowanie elektryczne.
W przypadku systemów wysokiej częstotliwości właściwości dielektryczne mogą wpływać na impedancję, integralność sygnału, pojemność pasożytniczą i straty RF. W przypadku systemów wysokiego napięcia szczególnie ważna jest grubość fizyczna i konstrukcja powierzchni. Materiał może mieć silne wewnętrzne właściwości izolacyjne, podczas gdy gotowy komponent nadal wymaga starannego rozmieszczenia odstępów i inżynierii powierzchni.
Izolacja galwaniczna umożliwia działanie metalizowanych przewodników i urządzeń zasilających na izolacyjnej platformie ceramicznej, podczas gdy ciepło przemieszcza się przez podłoże.
Kontrolowane zachowanie dielektryka może zapewnić stabilną wydajność elektryczną tam, gdzie należy zarządzać pojemnością pasożytniczą i stratami dielektrycznymi.
Dlaczego kompatybilność rozszerzalności cieplnej ma znaczenie?
Każdy materiał zmienia swój wymiar pod wpływem zmiany temperatury. W wielowarstwowym opakowaniu elektronicznym różne materiały rozszerzają się z różną szybkością. Jeśli te różnice są duże, powtarzające się ogrzewanie i chłodzenie mogą powodować naprężenia mechaniczne na stykach.
Współczynnik rozszerzalności cieplnej gęstego AlN jest zbliżony do krzemu i zwykle wynosi około 4,0 do 4,7 × 10-6/K dla typowych gatunków inżynieryjnych. Ta względna kompatybilność jest szczególnie cenna w opakowaniach półprzewodników, ponieważ nadmierne niedopasowanie rozszerzalności cieplnej może przyczyniać się do wypaczeń, naprężeń międzyfazowych, pękania lub rozwarstwiania podczas cykli termicznych.
Dlaczego cykle termiczne zasługują na szczególną uwagę
Układy elektroniczne rzadko pozostają w jednej temperaturze. Moduł mocy może wielokrotnie przełączać się między trybem jałowym, umiarkowanym obciążeniem, obciążeniem szczytowym i wyłączeniem. Pakiet laserowy może podlegać powtarzającym się okresom uruchamiania i chłodzenia. Sprzęt do produkcji półprzewodników może być poddawany działaniu temperatur procesowych, po których następują fazy chłodzenia.
Każdy cykl termiczny powoduje rozszerzanie i kurczenie się. Kiedy materiały są ze sobą łączone, powierzchnie stykowe muszą uwzględniać ich względny ruch. Dopasowana rozszerzalność cieplna nie eliminuje całkowicie naprężeń, ale może zmniejszyć jedno ważne źródło niedopasowania mechanicznego.
Parowanie materiałów należy oceniać jako system
Ceramika stanowi tylko jedną warstwę w zespole. Miedź, aluminium, krzem, lutowie, połączenia lutowane, systemy metalizacji i materiały interfejsu termicznego mogą przyczyniać się do całkowitego naprężenia. Inżynierowie powinni zatem porównywać współczynniki rozszerzalności całego stosu materiałów, a nie oceniać ceramikę osobno.
- Porównaj wartości CTE w całym zespole, a nie tylko pomiędzy dwoma materiałami.
- Oceń temperatury cykli termicznych, czasy przebywania i liczbę cykli.
- Weź pod uwagę grubość i geometrię, ponieważ sztywność wpływa na rozkład naprężeń.
- Sprawdź metody łączenia i metalizacji pod kątem ich własnych ograniczeń termicznych.
- Do sprawdzenia niezawodności mechanicznej należy wykorzystać rzeczywiste warunki montażu.
Jak materiał jest wytwarzany i zagęszczany?
Wydajność zaawansowanej ceramiki zależy w dużej mierze od metody jej wytwarzania. Wysoka przewodność cieplna jest trudna do uzyskania, jeśli końcowa bryła zawiera nadmierną porowatość, niekorzystne fazy zanieczyszczeń lub defekty mikrostrukturalne, które rozpraszają fonony przenoszące ciepło.
Przygotowanie proszku
Produkcja rozpoczyna się od proszku azotku glinu wybranego pod kątem odpowiedniej czystości i właściwości cząstek. Jakość proszku wpływa na zachowanie upakowania, reakcję spiekania, rozwój ziaren oraz końcowe właściwości elektryczne i termiczne ceramiki.
Formowanie i ekologiczna obróbka
W zależności od konstrukcji elementu proszek może być kształtowany w procesach takich jak odlewanie taśmy, prasowanie, formowanie wtryskowe lub inne metody formowania ceramiki. Cienkie podłoża mogą wymagać szczególnie kontrolowanego formowania, ponieważ końcowa część musi zachować płaskość i stabilność wymiarową po wypaleniu.
Spiekanie i zagęszczanie
Azotek glinu ma silne wiązania kowalencyjne, co sprawia, że zagęszczanie jest bardziej wymagające niż w przypadku niektórych konwencjonalnych materiałów ceramicznych tlenkowych. Można wprowadzić środki wspomagające spiekanie, aby wspomagać zagęszczanie i kontrolować fazy graniczne ziaren. Temperatura przetwarzania, atmosfera, skład chemiczny proszku, system dodatków i harmonogram wypalania wpływają na ostateczną mikrostrukturę.
- Kondycjonowanie proszku:Surowy proszek ceramiczny jest przygotowany pod kątem stałego rozkładu cząstek, czystości i zachowania podczas formowania.
- Modelacja:Proszek formuje się w surową bryłę odpowiadającą wymaganej geometrii komponentu.
- Kontrolowane spiekanie:Obróbka termiczna zagęszcza bryłę i rozwija wymaganą strukturę ziarnistą.
- Wykończeniowy:Powierzchnie mogą być szlifowane, polerowane, docierane, wiercone, cięte lub przetwarzane w inny sposób zgodnie z wymaganiami projektowymi.
- Kontrola:Można ocenić wymiary, jakość powierzchni, zachowanie elektryczne, właściwości termiczne i inne cechy zdefiniowane przez klienta.
Obróbka po spiekaniu wymaga odpowiednich narzędzi na bazie diamentu lub innych specjalistycznych narzędzi, ponieważ zaawansowana ceramika jest twarda i krucha. Dlatego na etapie projektowania należy uwzględnić możliwe do osiągnięcia tolerancje, promienie naroży, geometrię otworu, wykończenie powierzchni i potencjalne uszkodzenia krawędzi.
Które czynniki materiałowe kontrolują ostateczną wydajność?
Dwa komponenty wykonane z tego samego materiału nominalnego mogą działać inaczej, ponieważ historia przetwarzania jest inna. Na przewodność cieplną, wytrzymałość, zachowanie dielektryczne i stabilność wymiarową wpływa struktura ziaren, porowatość, poziom zanieczyszczeń, skład chemiczny dodatków i warunki spiekania.
Czystość i skutki związane z tlenem
Tlen jest ważnym czynnikiem w przetwarzaniu AlN, ponieważ defekty związane z tlenem i fazy wtórne mogą wpływać na zachowanie sieci i transport ciepła. Nadmierna zawartość zanieczyszczeń może zmniejszyć przewodność cieplną, dlatego też gatunki o wysokiej wydajności wymagają starannej kontroli proszku i zagęszczania.
Porowatość
Pory wewnętrzne przerywają ciągłe ścieżki wymiany ciepła i mogą zmniejszać wytrzymałość mechaniczną. W przypadku wymagających zastosowań termicznych, wysoka gęstość względna jest zatem ważną cechą jakościową.
Wzrost ziarna i granice ziaren
Ciepło w ceramice krystalicznej transportowane jest głównie poprzez drgania sieci. Wady, zanieczyszczenia, granice ziaren i niektóre fazy wtórne mogą rozpraszać te wibracje. W związku z tym kontrola mikrostruktury ma kluczowe znaczenie przy opracowywaniu gatunków o wysokiej przewodności.
Stan powierzchni
Wykończenie powierzchni może wpływać na jakość połączenia, metalizację, rezystancję styku, dokładność wymiarową i spójność montażu. Podłoże termiczne nie jest po prostu materiałem sypkim; jego interfejsy są częścią końcowego równania wydajności.
Przewodność cieplna, właściwości dielektryczne, gęstość, wytrzymałość i rozszerzalność cieplna określają, jak ceramika zachowuje się jako ciało materialne.
Płaskość, chropowatość, metalizacja, jakość połączenia, powierzchnia styku i tolerancja wymiarowa określają, jak skutecznie ceramika sprawdza się w gotowym zespole.
To rozróżnienie jest ważne podczas oceny dostawców. Wartość w arkuszu danych opisuje materiał lub próbkę testową, ale zmontowany komponent może zachowywać się inaczej, ponieważ interfejsy i geometria wpływają na całkowitą ścieżkę termiczną i elektryczną.
Jakie formy i geometrie są stosowane w inżynierii?
Techniczne elementy ceramiczne mogą być produkowane w kilku geometriach w zależności od ścieżki termicznej, układu elektrycznego, metody łączenia i dostępnej przestrzeni montażowej. Najbardziej odpowiednią formę określa zespół, a nie same właściwości materiału.
Płaskie płytki ceramiczne stanowią podstawę do metalizacji, układów obwodów, modułów mocy, urządzeń półprzewodnikowych i zespołów rozpraszających ciepło.
Cienkie arkusze lub części przypominające dyski mogą wspierać zwarte ścieżki termiczne, struktury czujników, warstwy izolacyjne i specjalistyczne zespoły elektroniczne.
Jeśli standardowa geometria płaska jest niewystarczająca, można zastosować niestandardowe otwory, szczeliny, stopnie, rowki i elementy montażowe.
Wybór grubości
Grubość wpływa na opór cieplny, wytrzymałość dielektryczną, sztywność, stabilność wymiarową i obsługę mechaniczną. Cieńszy komponent może skrócić odległość przewodzenia, podczas gdy grubszy komponent może zapewnić większą separację fizyczną lub wsparcie strukturalne.
Płaskość i tolerancje
Zespoły termiczne i elektryczne często zależą od bliskiego kontaktu między wieloma warstwami. Nadmierne wypaczenie lub nierówności mogą zmniejszyć efektywną powierzchnię styku i zwiększyć lokalny opór cieplny. Dlatego też wymagania dotyczące płaskości powinny zostać ustalone wraz z wykończeniem powierzchni i tolerancjami wymiarowymi.
Otwory, szczeliny i elementy krawędziowe
Geometria zmienia koncentrację naprężeń. Małe otwory, ostre narożniki wewnętrzne, wąskie żebra i nagłe zmiany grubości mogą powodować lokalne skupiska naprężeń w kruchej ceramice. Zaokrąglone przejścia i odpowiednie wymiary elementów mogą poprawić możliwości produkcyjne i zmniejszyć niepotrzebne ryzyko mechaniczne.
W przypadku komponentów niestandardowych najlepsze wyniki zazwyczaj wynikają z uwzględnienia możliwości produkcyjnych na najwcześniejszym etapie projektowania. Rysunek określający jedynie wymiary ogólne może nie zawierać wystarczających informacji dla niezawodnej produkcji. Płaskość, chropowatość, stan krawędzi, tolerancje otworów, fazowania, gatunek materiału i wymagania testowe mogą wymagać udokumentowania.
Gdzie jest stosowany w zaawansowanej elektronice?
Połączenie przewodności cieplnej, izolacji elektrycznej, stabilności chemicznej i kompatybilności z rozszerzalnością cieplną umożliwia szeroki zakres wymagających zastosowań. Powszechnym wymaganiem jest potrzeba kontrolowania ciepła bez poświęcania separacji elektrycznej lub stabilności wymiarowej.
1. Moduły półprzewodnikowe mocy
Tranzystory mocy, diody, urządzenia z izolowaną bramką i inne elementy przełączające wytwarzają lokalnie znaczne ciepło. Podłoża ceramiczne mogą zapewniać izolację elektryczną pomiędzy metalizowanymi obszarami obwodów a leżącą pod nimi konstrukcją chłodzącą, jednocześnie przekazując ciepło w kierunku radiatora.
2. Systemy oświetlenia LED i dużej intensywności
Diody LED o dużej mocy przekształcają część energii elektrycznej w ciepło. Gdy temperatura złącza nadmiernie wzrośnie, może to mieć wpływ na wydajność optyczną, niezawodność i stabilność działania. Podłoże izolacyjne przewodzące ciepło może pomóc w odprowadzaniu ciepła z obszaru aktywnego.
3. Elementy komunikacji laserowej i optycznej
Diody laserowe i nadajniki optyczne mogą być wrażliwe na temperaturę, ponieważ długość fali, stabilność wyjściowa i żywotność urządzenia mogą zależeć od warunków termicznych. Ceramiczne pakiety i elementy montażowe zapewniają kontrolowaną platformę mechaniczną i termiczną wokół tych komponentów.
4. Sprzęt do produkcji półprzewodników
Sprzęt do przetwarzania półprzewodników często łączy ciepło, energię elektryczną, środowiska próżniowe, korozyjne warunki procesu i rygorystyczne wymagania wymiarowe. Komponenty na bazie AlN można stosować tam, gdzie wymagane jest zarówno zarządzanie ciepłem, jak i izolacja elektryczna.
5. Systemy wysokiej częstotliwości i RF
Komponenty mikrofalowe i RF mogą generować ciepło, wymagając jednocześnie przewidywalnego zachowania dielektrycznego. Wybór materiału musi uwzględniać stałą dielektryczną, charakterystykę strat, częstotliwość roboczą, temperaturę i geometrię obwodu, a nie samą przewodność cieplną.
6. Precyzyjne konstrukcje grzejne i termiczne

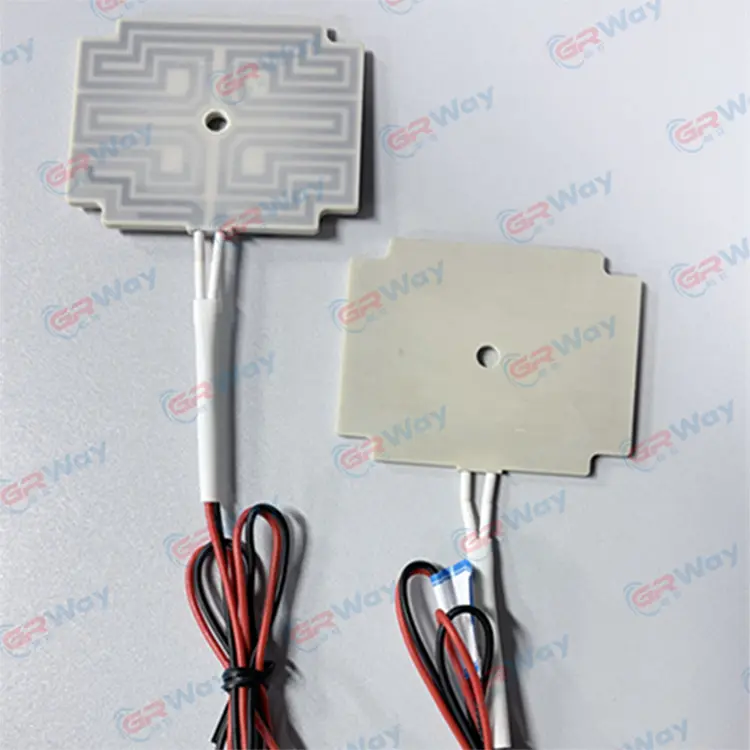

Niektóre zaawansowane zespoły ceramiczne wykorzystują AlN jako wydajną termicznie platformę konstrukcyjną dla elementów grzejnych i systemów wrażliwych na temperaturę. W takich konstrukcjach ciepło powinno przemieszczać się w kontrolowanym kierunku, podczas gdy elementy aktywne elektrycznie pozostają odpowiednio odizolowane.
7. Sprzęt medyczny i analityczny
Urządzenia analityczne i medyczne mogą wymagać zwartych konstrukcji termicznych, izolacji elektrycznej, stabilności wymiarowej i odporności na wymagające środowiska operacyjne. Konkretny gatunek ceramiki musi być dostosowany do temperatury, narażenia chemicznego, czystości i wymagań elektrycznych.
- Systemy przełączania i konwersji dużej mocy
- Pakiety LED i optoelektroniczne
- Pakiety komunikacji diodowej i optycznej
- Sprzęt do procesów półprzewodnikowych
- Zespoły elektroniczne RF i mikrofalowe
- Specjalistyczne ceramiczne konstrukcje grzewcze
- Sprzęt elektroniczny medyczny, analityczny i precyzyjny
Jak wypada w porównaniu z innymi ceramikami technicznymi?
Żaden materiał ceramiczny nie jest uniwersalnie lepszy do każdego zastosowania. Inżynierowie zwykle porównują przewodność cieplną, właściwości dielektryczne, wytrzymałość mechaniczną, zachowanie przy pękaniu, rozszerzalność cieplną, stabilność chemiczną, wymagania dotyczące przetwarzania i wymagania gotowego zespołu.
Glinka
Tlenek glinu jest szeroko stosowany, ponieważ zapewnia dojrzałe połączenie izolacji elektrycznej, wytrzymałości mechanicznej, stabilności chemicznej i ustalonych metod przetwarzania. Jego przewodność cieplna jest na ogół niższa niż w przypadku gatunków AlN o wysokiej przewodności, co czyni AlN atrakcyjnym, gdy opór cieplny staje się bardziej krytycznym ograniczeniem projektowym.
Azotek krzemu
Azotek krzemu znany jest z wysokiej wytrzymałości mechanicznej, dużej odporności na szok termiczny i dobrej stabilności w wysokich temperaturach. Może być preferowany w zastosowaniach, w których szczególnie ważna jest odporność na pękanie i parametry konstrukcyjne, natomiast AlN jest często wybierany, gdy konieczne jest połączenie izolacji elektrycznej i wysokiej przewodności cieplnej.
Tlenek berylu
Tlenek berylu zapewnia również wysoką przewodność cieplną przy izolacji elektrycznej, ale jego stosowanie wymaga ścisłej kontroli, ponieważ pył zawierający beryl jest niebezpieczny podczas przetwarzania. Dlatego też należy dokładnie rozważyć wymagania aplikacyjne i warunki bezpieczeństwa produkcji.
Rozwiązania na bazie AlN
AlN jest szczególnie przydatny, gdy projektanci potrzebują silnej równowagi przewodnictwa cieplnego, izolacji elektrycznej, niskiej rozszerzalności cieplnej i stabilności chemicznej w zwartej strukturze ceramicznej.
Najbardziej przydatne porównanie jest zatem specyficzne dla aplikacji. Jeśli głównym wymaganiem jest izolacja elektryczna przy umiarkowanych obciążeniach termicznych, odpowiednich może być kilka materiałów ceramicznych. Kiedy gęstość ciepła wzrasta, a opór cieplny staje się głównym problemem projektowym, przewodność cieplna może zyskać znacznie większą wagę. Kiedy w grę wchodzi bezpośrednie wiązanie z krzemem, kolejnym kluczowym czynnikiem staje się zależność rozszerzalności cieplnej.
Jak inżynierowie powinni określić materiał?
Przydatna specyfikacja ceramiki powinna opisywać pełne wymagania dotyczące wydajności, a nie po prostu nazywać materiał. Pomaga to zmniejszyć niejednoznaczność podczas produkcji i sprawia, że porównania między dostawcami są bardziej znaczące.
Zacznij od zapotrzebowania cieplnego
Zdefiniuj maksymalną moc urządzenia, oczekiwane wytwarzanie ciepła, dopuszczalną temperaturę, ścieżkę termiczną, materiały interfejsu i konfigurację chłodzenia. Wysoki stopień przewodności może nie rozwiązać problemu termicznego, jeśli dominujący opór znajduje się na innej granicy faz.
Zdefiniuj wymagania elektryczne
Należy podać napięcie, częstotliwość, odległość izolacji, wytrzymałość dielektryczną, wymagania dotyczące wycieków i warunki środowiskowe. W przypadku zastosowań RF należy również wziąć pod uwagę stałą dielektryczną i straty dielektryczne przy zamierzonej częstotliwości.
Zdefiniuj wymagania mechaniczne i wymiarowe
Określ grubość, długość, szerokość, płaskość, równoległość, geometrię otworu, cechy krawędzi, chropowatość powierzchni i tolerancje wymiarowe. Czynniki te mogą wpływać zarówno na niezawodność montażu, jak i kontakt termiczny.
Zdefiniuj wymagania dotyczące przetwarzania i powierzchni
Jeśli element będzie metalizowany, lutowany, klejony, lutowany lub zintegrowany z zespołem wielowarstwowym, należy poinformować o dalszych procesach przed ukończeniem gatunku ceramiki. Stan powierzchni i zgodność z metalizacją mogą być równie ważne, jak właściwości materiału sypkiego.
| Kategoria specyfikacji | Kluczowe elementy do zdefiniowania | Typowe pytanie inżynierskie |
|---|---|---|
| Tworzywo | Gatunek, czystość, gęstość, układ dodatków | Który gatunek materiału spełnia zamierzone warunki termiczne i elektryczne? |
| Termiczny | Przewodność, temperatura pracy, cykle termiczne | Gdzie znajduje się główny opór cieplny w całym zestawie? |
| Elektryczny | Rezystywność, stała dielektryczna, straty dielektryczne, wymagania dotyczące przebicia | Jaka wydajność izolacji jest wymagana przy rzeczywistym napięciu i częstotliwości? |
| Geometria | Długość, szerokość, grubość, otwory, szczeliny, promienie | Czy kształt można uzyskać w sposób spójny, bez wprowadzania możliwych do uniknięcia koncentracji naprężeń? |
| Powierzchnia | Chropowatość, płaskość, zgodność z metalizacją | Jak ceramika połączy się z następną warstwą? |
| Jakość | Punkty kontroli, metoda badania, tolerancje, dokumentacja | Które cechy wymagają weryfikacji na poziomie produkcji? |
Ważne jest również rozróżnienie pomiędzy właściwościami materiału a specyfikacjami gotowego komponentu. Przewodność cieplną można podać na podstawie próbki testowej, podczas gdy część produkcyjna ma swoje własne wymiary, stan powierzchni i historię produkcji. Solidna specyfikacja inżynieryjna łączy właściwości laboratorium z rzeczywistym komponentem zastosowanym w urządzeniu.
Co należy potwierdzić przed produkcją?
- Ostateczny gatunek ceramiki i docelowa przewodność cieplna
- Izolacja elektryczna i wymagania dielektryczne
- Gotowe wymiary i klasa tolerancji
- Wykończenie powierzchni, płaskość i wymagania dotyczące krawędzi
- Warunki metalizacji, łączenia, lutowania twardego lub spajania
- Temperatura robocza i warunki cyklu termicznego
- Metody kontroli i kryteria akceptacji
Jasne specyfikacje pozwalają producentowi ceramiki i zespołowi projektowemu omówić ten sam cel inżynieryjny. Ułatwiają także identyfikację, czy problem wynika z doboru materiału, geometrii, przetwarzania, łączenia, czy z projektu termicznego na poziomie systemu.
Do zastosowań wymagających kontrolowanego transportu ciepła i izolacji galwanicznej,Ceramika z azotku glinumoże zapewnić praktyczną kombinację właściwości, które są trudne do odtworzenia w przypadku konwencjonalnego materiału jednofunkcyjnego.
Jakie zasady projektowania pomagają zmaksymalizować wydajność?
Dobry projekt ceramiki zaczyna się od architektury termicznej i elektrycznej, a nie od nazwy materiału. Najbardziej wiarygodne wyniki wynikają ze zrozumienia interakcji ciepła, prądu, obciążenia mechanicznego i zmian temperatury wewnątrz zespołu.
Utrzymuj bezpośrednią ścieżkę termiczną
Zredukuj niepotrzebne warstwy pomiędzy źródłem ciepła a radiatorem. Każdy dodatkowy interfejs materiałowy może zwiększyć rezystancję styku, zmienność wiązania lub impedancję termiczną. Grubość ceramiki należy dobrać zgodnie z wymaganiami izolacyjnymi i mechanicznymi, zachowując jednocześnie efektywność ścieżki cieplnej.
Unikaj niepotrzebnych naprężeń geometrycznych
Ceramika jest wytrzymała na ściskanie, ale stosunkowo wrażliwa na naprężenia rozciągające i nagłe przejścia geometryczne. Zaokrąglone rogi, rozsądne rozmieszczenie otworów, odpowiednia grubość ścianek i kontrolowane obciążenia montażowe mogą poprawić niezawodność komponentów.
Zaprojektuj interfejs, a nie tylko podłoże
Wydajność cieplna zależy w dużym stopniu od jakości styku. Ceramika o wysokiej przewodności może zostać osłabiona przez słabe wiązanie, puste przestrzenie, nierówne powierzchnie, niewystarczające ciśnienie lub warstwę stykową o niskiej przewodności. Dlatego też płaskość powierzchni i warunki łączenia należy traktować jako część projektu termicznego.
Zaplanuj cykl termiczny
Komponent, który przetrwa pojedyncze działanie wysokiej temperatury, może nadal ulec uszkodzeniu po wielokrotnych cyklach. Testy niezawodności powinny odzwierciedlać rzeczywisty zakres temperatur, szybkość nagrzewania, szybkość chłodzenia, czas przebywania i ograniczenia mechaniczne oczekiwane podczas pracy.
Często zadawane pytania
Do czego służy azotek glinu?
Azotek glinu stosuje się tam, gdzie inżynierowie potrzebują izolacji elektrycznej oraz wydajnego przenoszenia ciepła. Typowe zastosowania obejmują podłoża półprzewodnikowe mocy, pakiety LED, pakiety laserowe i optoelektroniczne, komponenty sprzętu półprzewodnikowego, zespoły RF i specjalistyczne struktury termiczne.
Dlaczego azotek glinu nadaje się do zastosowań w energoelektronice?
Energoelektronika generuje skoncentrowane ciepło, wymagając jednocześnie izolacji elektrycznej. Azotek glinu może stanowić platformę izolacyjną przewodzącą ciepło, pomagającą w przemieszczaniu się ciepła z urządzeń aktywnych w kierunku struktur chłodzących bez użycia podłoża przewodzącego prąd elektryczny.
Jak rozszerzalność cieplna azotku glinu wypada w porównaniu z krzemem?
Jego współczynnik rozszerzalności cieplnej jest stosunkowo zbliżony do współczynnika krzemu. Ta kompatybilność może zmniejszyć niedopasowanie rozszerzalności cieplnej w pakietach półprzewodników w porównaniu z kombinacjami materiałów, które rozszerzają się w znacznie różnym tempie.
Czy azotek glinu przewodzi prąd elektryczny?
Gęsty azotek glinu jest izolatorem elektrycznym o dużej oporności elektrycznej. Jest to jedna z jego głównych zalet w podłożach elektronicznych, gdzie ciepło musi efektywnie przepływać, a obwody przewodzące pozostają elektrycznie odizolowane od konstrukcji nośnej.
Jaką przewodność cieplną może osiągnąć gatunek azotku glinu?
Typowe gatunki gęste mogą mieścić się w przybliżonym zakresie od 140 do 230 W/m·K, natomiast specyficzne gatunki handlowe mogą się różnić. Przewodność cieplna zależy od czystości, mikrostruktury, gęstości, dodatków, warunków przetwarzania i metody badania, dlatego do obliczeń projektowych należy stosować specyfikację specyficzną dla gatunku.
Co może zmniejszyć przewodność cieplną azotku glinu?
Porowatość, defekty związane z zanieczyszczeniami, nieodpowiednie fazy wtórne i rozproszenie mikrostrukturalne mogą ograniczać transport ciepła. Jakość proszku, kontrola tlenu, warunki spiekania i zagęszczenie są zatem ważnymi czynnikami produkcyjnymi.
Czy materiał można obrabiać w niestandardowe kształty?
Tak. Gęste elementy ceramiczne można przetwarzać w niestandardowe płyty, otwory, szczeliny, stopnie i inne geometrie przy użyciu odpowiednich specjalistycznych metod obróbki. Ponieważ materiał jest twardy i kruchy, należy uwzględnić wymagania dotyczące geometrii i tolerancji oraz możliwości obróbki.
Co należy określić w przypadku niestandardowego elementu ceramicznego?
Pełna specyfikacja zwykle obejmuje gatunek materiału, przewodność cieplną, wymagania elektryczne, wymiary, tolerancje, płaskość, wykończenie powierzchni, otwory lub inne cechy, temperaturę roboczą, warunki cykli cieplnych, wymagania dotyczące metalizacji lub łączenia oraz kryteria kontroli.
Czy przewodność cieplna jest jedyną właściwością, która ma znaczenie?
Nie. Przewodność cieplną należy wziąć pod uwagę wraz z izolacją elektryczną, właściwościami dielektrycznymi, rozszerzalnością cieplną, wytrzymałością mechaniczną, odpornością na pękanie, odpornością chemiczną, tolerancją wymiarową, stanem powierzchni i zgodnością z dalszymi procesami montażowymi.
Kluczowe wnioski inżynieryjne
Zaawansowany dobór ceramiki staje się coraz ważniejszy w miarę wzrostu gęstości mocy, temperatury roboczej i złożoności opakowania. Głównym wyzwaniem inżynieryjnym często nie jest zwykłe usuwanie ciepła, ale usuwanie ciepła przy jednoczesnym zachowaniu izolacji elektrycznej i kontrolowaniu naprężeń mechanicznych.
- Wysoka przewodność cieplna może skrócić drogę cieplną od urządzenia aktywnego do struktury chłodzącej.
- Wysoka oporność elektryczna wspiera izolowane struktury mocy i elektroniczne.
- Współczynnik CTE zbliżony do krzemu może pomóc w zarządzaniu niedopasowaniem termomechanicznym w zespołach półprzewodników.
- Czystość, gęstość, dodatki i mikrostruktura silnie wpływają na ostateczną wydajność materiału.
- Wykończenie powierzchni, płaskość, geometria i metody łączenia mogą decydować o rzeczywistej wydajności montażu.
- Testowanie specyficzne dla aplikacji jest niezbędne, gdy warunki pracy obejmują wysoką temperaturę, szybkie cykle termiczne, wysokie napięcie lub wymagające środowisko chemiczne.
Dla inżynierów projektujących podłoża termiczne, części urządzeń półprzewodnikowych, pakiety elektroniczne czy precyzyjne konstrukcje ceramiczne,Ceramika z azotku glinuzasługuje na ocenę, gdy przewodność cieplna i izolacja elektryczna muszą współdziałać w tym samym elemencie.
Wyboru materiału należy zawsze dokonywać na podstawie rzeczywistych warunków pracy, konfiguracji montażu i danych technicznych specyficznych dla gatunku.
Omów wymagania dotyczące komponentów ceramicznych
GREENWAY®obsługuje zaawansowane zastosowania ceramiki obejmujące zarządzanie ciepłem, izolację elektryczną, konstrukcje grzewcze i precyzyjne komponenty elektroniczne. Udostępnij swój rysunek, wymiary, wymagania materiałowe, warunki pracy i cele aplikacji, aby rozpocząć dyskusję techniczną dostosowaną do komponentu.
skontaktuj się z nami
