WybórLutowany element grzejnyzaczyna się od zrozumienia faktycznego procesu lutowania, a nie od wyboru komponentu wyłącznie na podstawie mocy. Wymagana temperatura złącza, rozmiar przedmiotu obrabianego, obciążenie termiczne, napięcie zasilania, wymiary fizyczne, metoda wykrywania i cykl operacyjny wpływają na przydatność rdzenia grzejnego. Przemyślany proces selekcji pomaga projektantom sprzętu zidentyfikować kompatybilne komponenty, ustalić mierzalne wymagania dotyczące wydajności i zapobiec możliwym do uniknięcia problemom podczas montażu i użytkowania.
W tym przewodniku wyjaśniono, jak zdefiniować wymagania aplikacji, ocenić konstrukcję ceramiczną, porównać specyfikacje elektryczne i mechaniczne, ocenić regulację temperatury i zweryfikować komponent przed integracją. Omówiono także typowe błędy przy wyborze, procedury kontroli i praktyczne pytania dotyczące wymiany i kompatybilności.
Spis treści
Wybierz temat poniżej, aby przejść bezpośrednio do odpowiedniej sekcji.
- Najpierw zdefiniuj zastosowanie lutowania
- Określ rzeczywiste zapotrzebowanie na ciepło
- Dopasuj napięcie, rezystancję i moc
- Oceń materiały ceramiczne i konstrukcję
- Potwierdź wymiary i połączenia elektryczne
- Rozważ wykrywanie i kontrolę temperatury
- Porównaj specyfikacje bez zgadywania
- Sprawdź wydajność przed integracją
- Unikaj typowych błędów w wyborze
- Często zadawane pytania
- Ostateczna lista kontrolna techniczna
1. Najpierw zdefiniuj zastosowanie lutowania
Pierwszą decyzją nie jest to, który grzejnik kupić, ale to, co ma osiągnąć gotowe narzędzie. Dwa narzędzia lutownicze mogą wykorzystywać technologię ogrzewania ceramicznego, służąc jednocześnie bardzo różnym celom. Jeden może obsługiwać drobne połączenia elektroniczne, podczas gdy inny musi przenosić ciepło do większych zacisków lub przewodów. Dlatego ich wymagania termiczne, konstrukcja końcówek i wymagania dotyczące kontroli mogą się znacznie różnić.
Zidentyfikuj cechy przedmiotu obrabianego i złącza
Rozpocznij od udokumentowania łączonych materiałów, przybliżonego rozmiaru złącza, kształtu obszaru styku i ilości ciepła pochłanianego przez obrabiany przedmiot. Mała miedziana podkładka i duży metalowy zacisk nie odprowadzają ciepła z końcówki roboczej w tym samym tempie.
Szczególnie ważna jest grubość przedmiotu obrabianego i przewodność cieplna. Materiały szybko odprowadzające ciepło mogą wymagać narzędzia o innym profilu odzysku niż to stosowane do małych, izolowanych termicznie połączeń. Grzałkę należy oceniać biorąc pod uwagę zamierzoną geometrię końcówki, ponieważ samo wytwarzanie ciepła nie decyduje o tym, jak skutecznie energia dociera do złącza.
Opisz zamierzony cykl operacyjny
Należy rozważyć, czy sprzęt działa z przerwami, czy też wykonuje powtarzające się operacje lutowania przez dłuższy czas. Zapisz oczekiwaną częstotliwość uruchamiania, typowy czas nagrzewania, odstępy między chłodzeniem i warunki otoczenia. Szczegóły te pomagają ustalić, czy w projekcie należy priorytetowo traktować szybkie nagrzewanie, stabilność temperatury podczas długotrwałej pracy, czy też regenerację po wielokrotnym kontakcie z przedmiotem obrabianym.
- Zdefiniuj materiały obrabianego przedmiotu i zakres rozmiarów połączeń.
- Określ typ narzędzia lutowniczego i jego zamierzone środowisko pracy.
- Oszacuj, jak często narzędzie nagrzewa się, chłodzi i powraca do pracy.
- Określ wymaganą metodę kontroli temperatury i akceptowalną zmienność termiczną.
- Zapisz wszelkie ograniczenia dotyczące rozmiaru, masy, izolacji lub prowadzenia przewodów.
Przejrzysty opis zastosowania nadaje późniejszym kontrolom elektrycznym i mechanicznym praktyczny cel. Bez tego komponent może odpowiadać nominalnej wartości znamionowej, ale działać słabo w gotowym narzędziu.
2. Określ rzeczywiste zapotrzebowanie na ciepło
Wymagania dotyczące temperatury muszą uwzględniać grzejnik, końcówkę roboczą i złącze lutowane. Lokalizacje te charakteryzują się różnymi warunkami termicznymi, zatem nie należy traktować ich temperatur jako identycznych.
Grzałka wytwarza energię cieplną, grot ją przekazuje, a złącze odbiera ją podczas interakcji z przedmiotem obrabianym i lutem. Ciepło jest również tracone do otaczających elementów i środowiska. Wynikowa temperatura na złączu zależy od całego systemu, a nie od specyfikacji grzejnika oddzielnie.
Oddziel wymaganą wartość zadaną od limitu komponentu
Wartość zadana sterowania opisuje temperaturę, którą urządzenie ma utrzymać w wyznaczonym punkcie pomiarowym. Dopuszczalna temperatura pracy grzejnika określa inną granicę. Proces produkcyjny, taki jak spiekanie ceramiki, obejmuje jeszcze inny zakres temperatur i nie powinien być stosowany do określania limitu operacyjnego gotowego elementu.
Określ normalny zakres roboczy, wymagane maksymalne warunki pracy i miejsce, w którym należy zmierzyć temperaturę. Określ także, czy aplikacja wymaga stabilnej temperatury podczas kontaktu ze światłem, szybkiego powrotu do zdrowia po złączu intensywnie nagrzewającym się, czy obu.
Oceń reakcję termiczną w kontekście
Czas nagrzewania mierzy czas, jaki zajmuje zespołowi osiągnięcie określonej temperatury od podanych warunków początkowych. Czas regeneracji opisuje reakcję temperatury po utracie ciepła przez końcówkę podczas pracy. Są to powiązane, ale różne miary wydajności.
Na przykład grzejnik może szybko osiągnąć nastawę, gdy nie ma przedmiotu obrabianego, ale może wystąpić znaczny spadek temperatury po zetknięciu się z dużym metalowym zaciskiem. To zachowanie może odzwierciedlać obciążenie termiczne, konstrukcję końcówki, jakość styku lub reakcję sterowania, a nie nieodpowiednią maksymalną temperaturę znamionową.
Zasada selekcji:Zdefiniuj wymaganą temperaturę w znanym punkcie pomiarowym i przy reprezentatywnym obciążeniu pracą. Wartość temperatury bez warunków testowych nie wystarczy do porównania kompletnych systemów lutowniczych.
Weź pod uwagę zarówno pojemność cieplną, jak i wymianę ciepła
Energia potrzebna do podniesienia temperatury elementu zależy częściowo od jego masy i właściwości materiału. Większa końcówka lub uchwyt zazwyczaj wymaga więcej energii, aby osiągnąć tę samą zmianę temperatury niż mniejsza część wykonana z porównywalnego materiału.
Jednak samo zmniejszenie rozmiaru komponentu nie gwarantuje lepszej wydajności. Konstrukcja musi nadal przenosić ciepło użyteczne do złącza, utrzymywać odpowiednią wytrzymałość mechaniczną i wspierać zamierzony cykl operacyjny. Wybierz grzejnik i powiązaną końcówkę jako skoordynowany zespół termiczny.
4. Oceniaj materiały ceramiczne i konstrukcję

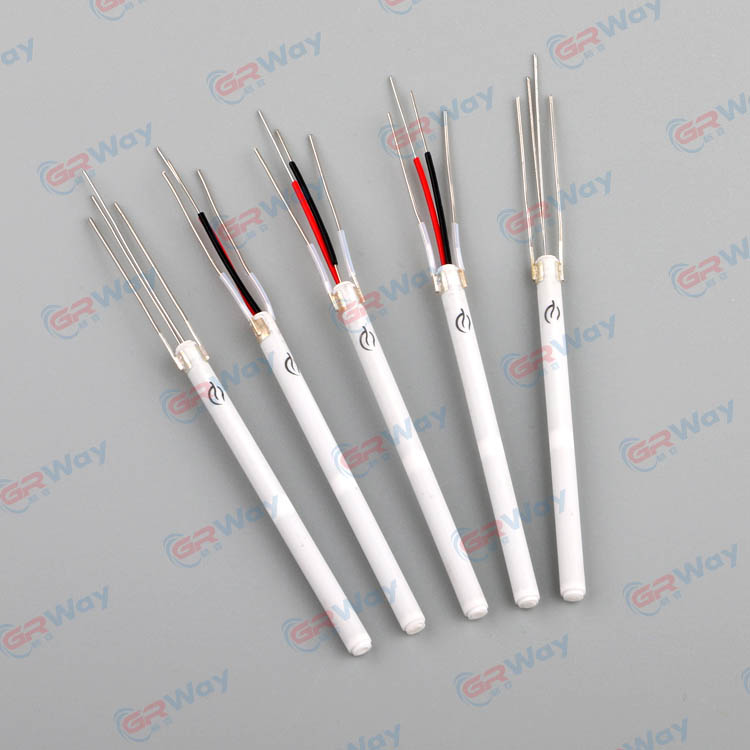

Ceramiczną technologię grzewczą stosuje się w kompaktowych zespołach grzewczych, ponieważ korpus ceramiczny może zapewnić izolację elektryczną, jednocześnie wspierając zintegrowaną oporową strukturę grzewczą. Ostateczne zachowanie zależy od składu materiału, konstrukcji warstwy grzewczej, procesu produkcyjnego, wymiarów i jakości gotowego elementu.
Zrozumienie konstrukcji ceramiki z tlenku glinu
Tlenek glinu, czyli tlenek glinu (Al₂O₃), jest stosowany w wielu elementach ogrzewania elektrycznego. Jego izolacja elektryczna i właściwości termiczne sprawiają, że nadaje się do szeregu kompaktowych projektów grzewczych. Dokładne właściwości gotowej części zależą od składu ceramiki, warunków przetwarzania, geometrii i konstrukcji.
Jedno podejście produkcyjne polega na umieszczeniu przewodzącego wzoru rezystancyjnego na materiale ceramicznym i integracji warstw w kontrolowanym procesie spiekania w wysokiej temperaturze. Konstrukcja ta umożliwia połączenie obwodu grzewczego i korpusu izolacyjnego w zwarty zespół.
Informacje o produkcie związane z tą gamą grzejników ceramicznych wskazują, że głównym materiałem jest 95% tlenek glinu i opisują drukowaną warstwę grzewczą zintegrowaną poprzez spiekanie w wysokiej temperaturze. Stwierdza również, że powierzchnia grzejnika może osiągnąć temperaturę do 800°C w ciągu 30 sekund. Wartość tę należy porównać z konkretnym modelem i warunkami jego pomiaru, zanim zostanie wykorzystana jako wymaganie projektowe lub odbiorcze.
Przejrzyj razem warstwę grzewczą i izolację
Warstwa oporowa określa ważne właściwości elektryczne i wytwarzające ciepło. Jego wzór, wymiary i związek z bryłą ceramiczną wpływają na odporność i dystrybucję ciepła. Tymczasem konstrukcja izolacyjna musi spełniać wymagania elektryczne gotowego zastosowania.
Sam dobór materiału nie gwarantuje, że dany komponent jest odpowiedni. Gatunek ceramiki, konstrukcję i proces produkcyjny należy oceniać pod kątem oczekiwanej temperatury roboczej, naprężeń elektrycznych, cykli termicznych i warunków montażu mechanicznego.
Weź pod uwagę naprężenia termiczne i mechaniczne
Materiały ceramiczne mogą zapewniać użyteczną wydajność w wysokich temperaturach, ale mogą być podatne na uderzenia, zginanie i skoncentrowane obciążenia mechaniczne. Dlatego też projekt powinien unikać niepotrzebnych naprężeń na grzejniku podczas instalacji i eksploatacji.
Powtarzające się ogrzewanie i chłodzenie mogą również mieć wpływ na montaż. Korpus ceramiczny, warstwa oporowa, złącza, uchwyt i otaczające go części metalowe mogą różnie reagować na zmiany temperatury. Ich łączna konstrukcja musi uwzględniać zamierzony cykl operacyjny, bez opierania się na niezweryfikowanych założeniach dotyczących żywotności.
Informacje o produkcie, materiałach i podanym przez producenta zakresie można znaleźć na stronieGREENWAY®.
5. Potwierdź wymiary i połączenia elektryczne
Dopasowanie fizyczne jest równie ważne jak kompatybilność elektryczna. Grzejnik spełniający wymagane napięcie i rezystancję może nadal być nieodpowiedni, jeśli nie można go bezpiecznie zmieścić w rękojeści, zespole końcówki lub otaczającym uchwycie.
Sprawdź cały interfejs mechaniczny
Sprawdź długość i średnicę korpusu ceramicznego, głębokość wprowadzenia, geometrię końca, położenie wyjścia przewodu, tuleję izolacyjną i układ ustalający. Zmierz części, które decydują o wyrównaniu i kontakcie, a nie tylko ogólne wymiary zewnętrzne.
Luz jest ważny, ponieważ grzejnik musi pasować bez nadmiernej siły lub niepożądanych ruchów. Zbyt ciasna instalacja może powodować naprężenia mechaniczne, natomiast zbyt luźne złącze może zmniejszyć kontakt termiczny lub pozwolić na przesuwanie się elementu podczas użytkowania.
Sprawdź przewody doprowadzające i punkty połączeń
Materiał przewodu, jego długość, ułożenie, metoda zakończenia i izolacja powinny odpowiadać projektowi elektrycznemu narzędzia. Przewody muszą sięgać do punktów połączeń bez nadmiernego naprężenia, ostrego zginania lub kontaktu z powierzchniami spoza dozwolonego zakresu temperatur.
Jeżeli występuje wiele obwodów elektrycznych, należy rozróżnić połączenia zasilania od połączeń czujników. Sprawdź układ pinów na podstawie odpowiedniego rysunku, zamiast zakładać, że podobnie wyglądające części mają tę samą konfigurację okablowania.
Potwierdź połączenie końcówką roboczą
Układ uchwytu i końcówki zapewnia fizyczną ścieżkę, przez którą ciepło dociera do przedmiotu obrabianego. Warunki kontaktu, głębokość osadzenia, stan powierzchni i ustawienie komponentów mogą wpływać na opór cieplny.
W przypadku wymiany, jeśli to możliwe, porównaj numer oryginalnej części i rysunek techniczny. Podobny wygląd nie oznacza równoważnej rezystancji, zachowania czujnika, izolacji ani dopasowania mechanicznego. Samo dopasowanie wymiarowe nie stanowi wystarczającej podstawy do podstawienia.
7. Porównaj specyfikacje bez zgadywania
Przydatny arkusz porównawczy powinien odróżniać potwierdzone specyfikacje od wartości, które pozostają niezdefiniowane. Ułatwia to ocenę alternatywnych modeli bez zakładania, że podobne nazwy produktów lub wymiary zewnętrzne oznaczają równoważną wydajność.
| Element oceny | Informacje do zapisania | Powód weryfikacji |
|---|---|---|
| Aplikacja | Typ narzędzia, przedmiot obrabiany, typowy rozmiar złącza, cykl operacyjny | Ustala rzeczywiste zapotrzebowanie termiczne. |
| Ocena elektryczna | Napięcie znamionowe, moc znamionowa, rezystancja, tolerancja | Potwierdza kompatybilność z obwodem zasilania i napędu. |
| Zakres temperatur | Wymagana wartość zadana, dozwolony zakres pracy, punkt pomiarowy | Oddziela wymagania aplikacji od limitu komponentów. |
| Reakcja termiczna | Czas nagrzewania, zachowanie podczas regeneracji, określone warunki testowe | Obsługuje znaczące porównania wydajności. |
| Wymiary mechaniczne | Długość, średnica, geometria końcówki, głębokość wsunięcia, tolerancje | Potwierdza, że część pasuje do zamierzonego zespołu. |
| Znajomości | Układ przewodów, rodzaj przewodu, zakończenie, izolacja | Redukuje błędy integracji i nieodpowiednie zmiany okablowania. |
| Wyczuwanie i kontrola | Typ czujnika, pozycja czujnika, kompatybilność sterownika | Obsługuje dokładne sprzężenie zwrotne i regulację temperatury. |
| Weryfikacja jakości | Kryteria kontroli, metoda badań, granice akceptacji | Określa sposób oceny zgodności. |
Rzeczywiste wartości znamionowe, tolerancje wymiarowe i limity testowe należy potwierdzić w dokumentacji technicznej konkretnego rozważanego modelu.
Oceń równoważne warunki pracy
Porównanie dwóch składników jest przydatne tylko wtedy, gdy ich wyniki są mierzone w stałych warunkach. Temperatura początkowa, zasilanie, ustawienia kontrolera, geometria końcówki, lokalizacja czujnika i przyłożone obciążenie termiczne mogą mieć wpływ na wynik.
Na przykład pomiaru nagrzewania wykonanego na powierzchni ceramicznej nie należy bezpośrednio porównywać z pomiarem wykonanym na końcówce roboczej, chyba że metoda badania zapewnia ku temu ważną podstawę. Podobnie, badanie temperatury bez obciążenia nie może w pełni opisać odzyskiwania pod wielokrotnym kontaktem z przedmiotem obrabianym.
Skorzystaj z opublikowanych specyfikacji do wstępnej kontroli, a następnie zastosuj zdefiniowaną procedurę walidacji, aby potwierdzić przydatność do rzeczywistego zastosowania.
8. Sprawdź wydajność przed integracją
Zanim komponent zostanie zatwierdzony do użytku produkcyjnego, należy sprawdzić, czy jego zachowanie elektryczne, mechaniczne i termiczne spełnia wymagania projektowe. Dokładna procedura zależy od sprzętu, ale ustrukturyzowana ocena pomaga oddzielić niedopasowania specyfikacji od problemów montażowych.
- Przejrzyj dokumentację:Potwierdź identyfikację komponentów, parametry elektryczne, wymiary, połączenia, ograniczenia temperatur i szczegóły czujnika.
- Sprawdź stan fizyczny:Sprawdź, czy nie ma widocznych pęknięć, uszkodzonej izolacji, zagiętych przewodów, zanieczyszczeń lub innych usterek, które mogą mieć wpływ na instalację lub bezpieczeństwo.
- Sprawdź ciągłość elektryczną:Aby sprawdzić obwód grzewczy i odpowiednie połączenia, należy zastosować podaną metodę pomiaru. Porównaj wynik z rezystancją znamionową modelu i dopuszczalną tolerancją.
- Sprawdź zmontowane dopasowanie:Potwierdź wyrównanie, mocowanie, prześwity, poprowadzenie przewodów i zamierzony kontakt pomiędzy grzejnikiem a otaczającymi elementami.
- Przeprowadź kontrolowany test ogrzewania:Należy stosować zatwierdzone źródła zasilania, ustawienia sterowania, rozmieszczenie czujników i metodę pomiaru temperatury.
- Oceń zamierzone obciążenie pracą:Zmierz zachowanie temperatury podczas reprezentatywnych operacji lutowania, w tym odzysk ciepła po przekazaniu ciepła na przedmiot obrabiany.
- Udokumentuj wynik:Zapisz warunki testu, pomiary, zaobserwowane zachowanie i zgodność z określonymi kryteriami akceptacji.
Stosuj powtarzalne metody pomiarowe
Pomiary temperatury mogą się różnić w zależności od typu instrumentu, umiejscowienia sondy, nacisku kontaktowego i czasu reakcji. Przed porównaniem komponentów należy ustalić spójną metodę. Jeżeli nie wybrano przyrządu pomiarowego, określ wymagany zakres pomiarowy, dokładność i charakterystykę reakcji dla testu.
Kontrole elektryczne powinny również przebiegać zgodnie z odpowiednią procedurą. Odczyty rezystancji mogą się różnić w zależności od temperatury i warunków pomiaru, dlatego element należy oceniać w oparciu o prawidłowe warunki odniesienia.
Oddziel usterki grzejnika od problemów systemowych
Jeśli zmontowane narzędzie nie osiąga wymaganej temperatury, należy sprawdzić cały obwód grzewczy, zamiast automatycznie przypisywać problem rdzeniowi. Możliwe przyczyny to nieodpowiedni zasilacz, luźne połączenia, niedopasowany czujnik, nieprawidłowe ustawienia sterownika, słaby kontakt termiczny lub nieodpowiednia końcówka.
To podejście diagnostyczne pomaga zidentyfikować prawdziwy problem i pozwala uniknąć wymiany kompatybilnego komponentu, gdy usterka leży gdzie indziej w systemie.
9. Unikaj typowych błędów w wyborze
Wybór wyłącznie na podstawie mocy znamionowej
Moc to tylko jedna część specyfikacji. Komponent może mieć wystarczającą moc nominalną, ale nadal nie zapewnia wymaganego działania, ponieważ końcówka, interfejs termiczny lub kontroler są nieodpowiednie. Porównaj reakcję termiczną i pełną konfigurację systemu, a także parametry elektryczne.
Mylenie temperatury grzałki z temperaturą końcówki
Temperatura powierzchni grzejnika niekoniecznie jest równa temperaturze końcówki roboczej i niekoniecznie jest równa temperaturze złącza lutowniczego. Zawsze identyfikuj miejsce pomiaru i warunki pracy związane z określoną temperaturą.
Zakładając, że podobne modele są wymienne
Komponenty różnych modeli narzędzi mogą mieć podobne kształty, różniąc się jednak rezystancją, konfiguracją przewodów, charakterystyką czujnika, wymaganiami dotyczącymi zasilania lub izolacją. Przed zatwierdzeniem zamiennika należy potwierdzić specyfikacje.
Ignorowanie kontaktu termicznego
Grzałka może działać inaczej, jeśli zostanie umieszczona wewnątrz uchwytu lub zespołu końcówki ze słabym kontaktem. Przed wprowadzeniem zmian w układzie elektrycznym sprawdź interfejs, głębokość osadzenia, wyrównanie i tolerancje montażu.
Zmiana napięcia roboczego w celu skompensowania słabego ogrzewania
Zwiększanie napięcia zasilania bez sprawdzenia projektu może spowodować nadmierne naprężenia elektryczne i termiczne. Przed zmianą jakichkolwiek warunków pracy należy sprawdzić zasilanie znamionowe, połączenia obwodów, reakcję sterowania i ścieżkę wymiany ciepła.
Akceptowanie specyfikacji bez warunków testowych
Twierdzenie dotyczące temperatury lub nagrzewania jest trudne do zinterpretowania, jeśli nie są znane warunki początkowe, punkt pomiaru, warunki zasilania i metoda testowania. Poproś o odpowiednie szczegóły dotyczące konkretnego modelu i ustal mierzalne kryteria akceptacji gotowego narzędzia.
10. Często zadawane pytania
Jakie informacje są potrzebne, aby dobrać odpowiednią grzałkę do lutownicy?
Zacznij od modelu narzędzia lub rysunku montażowego, znamionowego napięcia zasilania, wymagań dotyczących mocy, oporu cieplnego, wymiarów fizycznych, układu przewodów, typu czujnika i wymaganego zakresu roboczego. Informacje na temat przedmiotu obrabianego i typowego cyklu operacyjnego pomagają ustalić, czy zachowanie termiczne jest odpowiednie dla zamierzonego zastosowania.
Czy grzejnik o większej mocy jest zawsze lepszą opcją?
Nie. Wyższa moc znamionowa może zapewnić większą wydajność grzewczą, ale nie gwarantuje lepszej stabilności temperatury ani odzysku. Zasilanie, obwód sterujący, interfejs termiczny, geometria końcówki i obciążenie muszą być kompatybilne z grzejnikiem. Wybierz zgodnie z wymaganą wydajnością, a nie maksymalizacją mocy.
Dlaczego zarówno napięcie znamionowe, jak i rezystancja mają znaczenie?
Napięcie i rezystancja określają prąd i moc elektryczną w obwodzie rezystancyjnym w określonych warunkach. Niedopasowanie może prowadzić do niedostatecznego ogrzewania lub nadmiernego obciążenia elektrycznego. Obie wartości należy sprawdzić w dokumentacji komponentu oraz w rzeczywistym układzie sterowania mocą.
Co oferuje ceramiczna konstrukcja grzewcza?
Ceramiczna konstrukcja grzewcza może łączyć warstwę oporową z korpusem izolującym elektrycznie w kompaktowej konstrukcji. Rzeczywista reakcja termiczna, właściwości izolacyjne i trwałość mechaniczna zależą od materiałów, konstrukcji, procesu produkcyjnego i gotowego montażu. Właściwości te należy zweryfikować dla konkretnego komponentu.
Czy można wybrać grzejnik zamienny na podstawie samych wymiarów?
Nie. Wymiary określają tylko część dopasowania mechanicznego. Napięcie, rezystancja, moc, kompatybilność czujnika, konfiguracja przewodów, wymagania dotyczące izolacji i ograniczenia operacyjne również muszą być zgodne. Sprawdź dokumentację komponentu i potwierdź działanie w zamierzonym zespole.
Jak należy porównywać czas nagrzewania pomiędzy różnymi modelami?
Użyj tej samej temperatury początkowej, warunków zasilania, miejsca pomiaru, ustawień sterownika i określonej temperatury docelowej. Sprawdź także, czy podany czas odnosi się do powierzchni grzejnika, końcówki czy innego punktu. Spójne warunki są niezbędne do uzyskania sensownego porównania.
Co może powodować nierówną temperaturę lutowania?
Potencjalne przyczyny obejmują niestabilne dostarczanie mocy, uszkodzone połączenia, problemy z czujnikami, niezgodne ustawienia sterowania, słaby kontakt termiczny i nieodpowiednią końcówkę do obciążenia. Sprawdź cały zespół i przetestuj w powtarzalnych warunkach, zanim podejmiesz decyzję, że sam grzejnik jest uszkodzony.
Jak można sprawdzić jakość dostarczanego elementu grzewczego?
Postępuj zgodnie z udokumentowanymi kryteriami akceptacji obejmującymi identyfikację, stan widoczny, wymiary, charakterystykę elektryczną, połączenia i obowiązujące wymagania dotyczące izolacji. W stosownych przypadkach należy przeprowadzić kontrolowany test funkcjonalny kompatybilnego zespołu. Zapisz warunki testów i wyniki, aby można było konsekwentnie ocenić zgodność.
Czy wysoka temperatura maksymalna świadczy o tym, że grzejnik jest odpowiedni?
Nie. Temperatura maksymalna to tylko jeden z parametrów projektowych. Należy również wziąć pod uwagę zamierzony zakres pracy, metodę kontroli temperatury, odzysk ciepła, kompatybilność fizyczną, wymagania elektryczne i ograniczenia bezpieczeństwa. Element musi odpowiadać potrzebom konkretnego narzędzia i procesu lutowania.
11. Końcowa lista kontrolna techniczna
Odpowiedni element grzewczy powinien spełniać łącznie wymagania dotyczące procesu lutowania, układu zasilania, montażu mechanicznego i układu kontroli temperatury. Skorzystaj z tej końcowej listy kontrolnej przed zatwierdzeniem komponentu do opracowania lub wymiany sprzętu.
- Jasno określono zastosowanie i oczekiwane obciążenie cieplne.
- Określono wymaganą temperaturę pracy i miejsce pomiaru.
- Napięcie znamionowe, rezystancja, moc i metoda sterowania są kompatybilne.
- Konstrukcja ceramiczna i ograniczenia operacyjne odpowiadają zamierzonym warunkom.
- Wymiary komponentu, sposób mocowania, izolacja i położenie przewodów odpowiadają złożeniu.
- Czujnik i sterownik są kompatybilne, gdy wykorzystywane jest sprzężenie zwrotne temperatury.
- Nagrzewanie, stabilność temperatury i regenerację oceniano stosując odpowiednie warunki testowe.
- Kryteria kontroli i akceptacji są dokumentowane w celu powtarzalnej weryfikacji.
Staranny wybór zależy od zrozumienia interakcji elementu grzejnego z kompletnym narzędziem lutowniczym. Rozsądna decyzja uwzględnia wymagania termiczne aplikacji, ograniczenia elektryczne, konstrukcję ceramiczną, interfejs mechaniczny, system sterowania i mierzalne wymagania dotyczące wydajności, a nie opiera się na jednej specyfikacji.
