W jaki sposób lutowany element grzejny poprawia stabilność temperatury?

Spis treści

Zarys w skrócie

• Zdefiniuj coLutowany element grzejnyczym jest i co kontroluje (nie tylko „ciepło”, ale odzysk i transfer).
• Przełóż rzeczywiste skargi z hali produkcyjnej na mierzalne problemy z grzejnikami.
• Wyjaśnij czynniki wpływające na stabilność: umiejscowienie czujnika, sprzężenie termiczne, gęstość mocy, utlenianie i opóźnienie sterowania.
• Porównaj technologie grzejników i dopasuj je do zastosowań.
• Zapewnij praktyczną listę kontrolną wyboru i podręcznik konserwacji.
• Zaoferuj kroki rozwiązywania problemów, które zmniejszą liczbę odpadów i przeróbek.

Co to jest lutowniczy element grzejny w praktyce?

A Lutowany element grzejnyto element, który przekształca energię elektryczną w kontrolowaną energię cieplną w miejscu, w którym lut musi się stopić i zwilżyć powierzchnie metalowe. Ta definicja wydaje się oczywista – dopóki nie zauważysz, że wiele problemów z lutowaniem ma miejsce nawet wtedy, gdy stacja „odczytuje” prawidłową temperaturę.

W praktyce zadaniem nagrzewnicy nie jest tylko osiągnięcie wartości zadanej; musi teżodzyskiwaćnatychmiast po odebraniu ciepła przez miedzianą płaszczyznę, obudowę złącza lub gruby przewód. Jeśli grzejnik nie nadąża, pojawiają się objawy takie jak zimne stawy, przedłużony czas przebywania, podniesione podkładki, przypalony topnik i końcówki, które utleniają się szybciej niż powinny.

Pomyśl o tym w ten sposób: Twój kontroler może wydać polecenie „350°C”, ale stawowi zależy na tym, jak szybko system będzie w stanie dostarczyć energię i utrzymać stabilność końcówki pod obciążeniem. To właśnie w tym miejscu konstrukcja grzejnika — materiały, geometria, złącze czujnika i izolacja — decyduje o wrażeniach lub psuje je.

Typowe problemy klientów i ich prawdziwe znaczenie

Kluczowy wniosek: większość skarg nie wynika z „błędów operatora”. Są to problemy z przenoszeniem ciepła na poziomie systemu, co oznacza, że ​​grzejnik, interfejs końcówki i metoda sterowania muszą być oceniane łącznie.

Dlaczego stabilność temperatury zawodzi

Stabilność temperatury jest obietnicą składaną przez cały system lutowniczy. SilnyLutowany element grzejnypomaga, ale stabilność może nadal nie działać, jeśli którykolwiek z poniższych elementów jest wyłączony:

1. Umieszczenie czujnika jest zbyt daleko od powierzchni roboczej.
   Jeśli czujnik temperatury (często termopara lub termistor) nie jest ściśle połączony z obszarem końcówki, stacja „myśli”, że jest stabilny, podczas gdy końcówka faktycznie chłodzi się pod obciążeniem.
2. Słabe połączenie termiczne pomiędzy grzejnikiem a końcówką.
   Małe szczeliny powietrzne, luźne pasowania lub zużycie mogą zamienić interfejs w izolator. Aby to skompensować, grzałka pracuje cieplej, co przyspiesza utlenianie i skraca żywotność końcówki.
3. Gęstość mocy jest niedopasowana do zadania.
   Praca z drobnymi skokami przynosi korzyści dzięki szybkiej, kontrolowanej energii przy minimalnym przeregulowaniu; ciężka miedź i osłony wymagają większej wydajności odzysku. Grzejnik o jednym rozmiarze często zawodzi przy mieszanych obciążeniach.
4. Izolacja i konstrukcja przewodów nie są solidne.
   Powtarzające się cykle cieplne obciążają wewnętrzne złącza i izolację. Jeśli grzejnik jest często uderzany, skręcany lub narażony na działanie oparów topnika, trwałość ma znaczenie.
5. Zachowanie kontrolne powoduje przekroczenie/niedoregulowanie.
   Nawet dobry grzejnik może zachowywać się źle przy niestabilnym dostrajaniu sterowania. Przekroczenie strumienia spalania; niedomiar wymusza dłuższy czas przebywania – oba zwiększają defekty.

Rodzaje grzejników i kiedy każdy z nich ma sens

Chociaż branding jest różny, większośćLutowany element grzejnyprojekty należą do kilku rodzin technicznych. Znajomość kompromisów pomaga uniknąć płacenia za niewłaściwe „ulepszenie”.

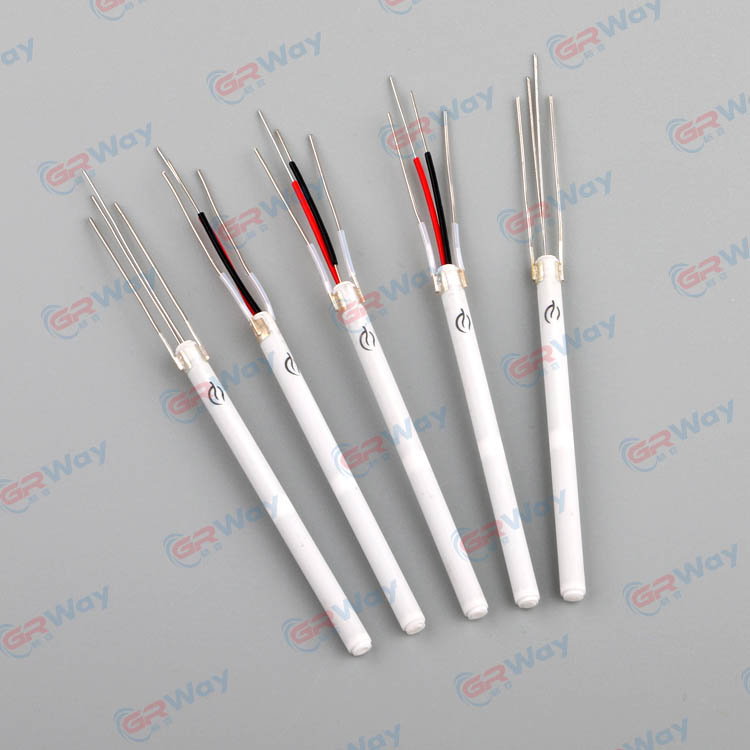

• Grzejniki ceramiczne drutowe
  Nichromowy lub podobny drut oporowy osadzony wokół/w ceramice. Często opłacalne i szeroko stosowane, o przyzwoitej trwałości, jeśli są dobrze wykonane.
• Grzejniki kasetowe
  Kompaktowe grzejniki wbudowane w rurkę. Mogą zapewniać stałą gęstość mocy i mogą być zaprojektowane tak, aby zapewniały mocne połączenie ze strukturą końcówki.

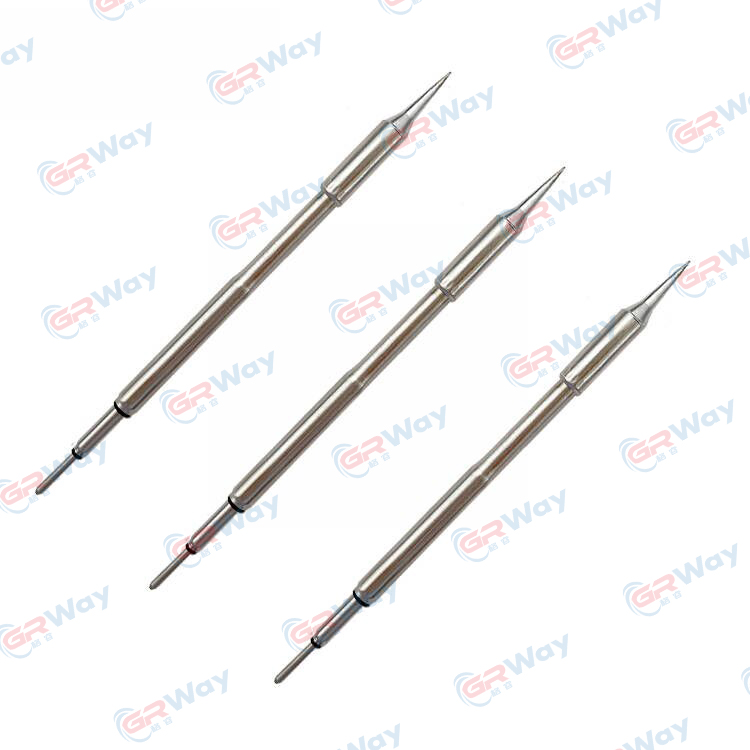

• Zintegrowana grzałka + zespoły czujników
  Konstrukcje, które umieszczają ogrzewanie i wykrywanie bliżej powierzchni roboczej. Często skracają one czas reakcji i zmniejszają różnicę między czytaniem a rzeczywistością.
• Ceramika samoregulująca (zachowanie podobne do PTC)
  Niektóre materiały ceramiczne zwiększają odporność wraz ze wzrostem temperatury, zapewniając naturalny efekt ograniczający. Przydatne w niektórych zastosowaniach, chociaż wydajność zależy w dużej mierze od projektu całego systemu.

Lista kontrolna wyboru zapewniająca wiarygodne wyniki

Użyj tej listy kontrolnej podczas oceny aLutowany element grzejnyw przypadku nowego narzędzia, programu naprawy lub linii produkcyjnej:

• Wymóg odzyskiwania:Jakie największe obciążenie termiczne należy lutować (płaszczyzny uziemiające, ekrany, uchwyty, złącza)?
• Sprzęgło termiczne:Jak mocno i spójnie łączy grzejnik z końcówką lub powierzchnią roboczą?
• Integracja czujnika:Czy czujnik temperatury jest wystarczająco blisko, aby kontrolować rzeczywistą temperaturę końcówki pod obciążeniem?
• Stabilność w przepływie powietrza:Czy wentylatory, odsysanie oparów lub przeciągi będą miały wpływ na temperaturę końcówki?
• Kompatybilność elektryczna:Napięcie, zakres rezystancji, typ złącza i obsługa kontrolera.
• Współczynniki trwałości:Trwałość w cyklach termicznych, wytrzymałość mechaniczna, rezystancja izolacji i odciążenie przewodu.
• Użyteczność:Czy można wymienić grzejnik bez przerabiania całego zespołu uchwytu?
• Dopasowanie procesowe:Czy grzejnik obsługuje strategię stopu lutowniczego i topnika bez wymuszania ekstremalnych wartości zadanych?

Tabela porównawcza

Najlepsze praktyki dotyczące konserwacji i trwałości końcówki

Nawet najlepszeLutowany element grzejnybędzie czuł się „słaby”, jeśli końcówka zostanie zaniedbana lub proces będzie niespójny. Te nawyki zmniejszają utlenianie, poprawiają zwilżanie i chronią zespół grzejnika:

• Użyj najniższej efektywnej wartości zadanej.Wyższa temperatura nie jest „bardziej profesjonalna”. Często po prostu spala topnik szybciej.
• Trzymaj końcówkę w puszce.Cienka warstwa lutu zmniejsza utlenianie i poprawia przenoszenie ciepła do złącza.
• Dopasuj geometrię końcówki do złącza.Końcówka stykająca się z większą powierzchnią szybciej przenosi ciepło, skracając czas przebywania.
• Ogranicz wycieranie na sucho i czyszczenie ścierne.Nadmierne czyszczenie uszkadza powłokę i przyspiesza awarię końcówki.
• Chroń przewody i odciążaj przewody.Wiele awarii grzejników ma swój początek w uszkodzeniach mechanicznych, a nie termicznych.

Rozwiązywanie problemów: objawy, przyczyny, rozwiązania

Kiedy jakość lutowania nagle spada, potrzebujesz szybkiej diagnozy, a nie zgadywania. Oto typowe ścieżki usuwania objawów:

• Objaw:Lut topi się powoli na dużych złączach.
  Prawdopodobna przyczyna:Nieodpowiedni powrót, słaby kontakt końcówki lub nieprawidłowy rozmiar końcówki.
  Naprawić:Użyj większej geometrii końcówki, sprawdź dokładne dopasowanie grzejnika do końcówki i upewnij się, że sterownik nie ogranicza mocy.
• Objaw:Grot szybko się utlenia, lut nie zamoczy się.
  Prawdopodobna przyczyna:Nadmierna wartość zadana, długi czas przestoju w wysokiej temperaturze lub zanieczyszczona powierzchnia końcówki.
  Naprawić:Obniż temperaturę, jeśli to możliwe, korzystaj z trybu gotowości/uśpienia, prawidłowo wyreguluj końcówkę i oceń kompatybilność strumienia.
• Objaw:Stacja pokazuje stabilną temperaturę, ale połączenia wyglądają nierówno.
  Prawdopodobna przyczyna:Czujnik nie odczytuje rzeczywistej temperatury końcówki pod obciążeniem lub na złączu znajduje się szczelina powietrzna.
  Naprawić:Sprawdź osadzenie grzejnika, wymień zużyte tuleje/uchwyty i rozważ montaż z bliżej sprzęgniętym czujnikiem.
• Objaw:Grzejnik ulega częstym awariom po krótkim użytkowaniu.
  Prawdopodobna przyczyna:Szok termiczny, naprężenie mechaniczne lub uszkodzenie izolacji na skutek zanieczyszczenia.
  Naprawić:Popraw obsługę odciążenia naprężeń, unikaj nagłego chłodzenia (szczególnie przy agresywnym przepływie powietrza) i trzymaj pozostałości topnika z dala od elementów wewnętrznych grzejnika.

Współpraca z producentem w celu uzyskania niestandardowej wydajności ogrzewania

Jeśli zaopatrujesz grzejniki do linii produktów, serwisujesz flotę narzędzi lub skalujesz proces produkcyjny, najlepsze wyniki często daje traktowanie grzejnika jako zaprojektowanego komponentu, a nie zwykłej części zamiennej. Kompetentny producent może pomóc w określeniu celów, takich jak czas nagrzewania, zachowanie podczas odzyskiwania, napięcie robocze, typ czujnika, format złącza i trwałość cykliczna.

Na przykład,Xiamen Green Way Electronic Technology Co., Ltd. można się do niego zwrócić jako do partnera technicznego, gdy Twoje zastosowanie wymaga spójnego zachowania podczas ogrzewania, stabilnych tolerancji montażu i powtarzalnej wydajności w poszczególnych partiach. Cel jest prosty: zapewnić sobieLutowany element grzejnyzachowuje się tak samo pierwszego i setnego dnia, dzięki czemu proces pozostaje przewidywalny.

Kiedy udostępnisz swoje rzeczywiste warunki użytkowania (cykl pracy, docelowe materiały, przepływ powietrza, rodzaj końcówek i złącza przy obciążeniu szczytowym), znacznie łatwiej będzie uniknąć projektów o słabszej mocy i zapobiec konfiguracjom podatnym na przeregulowania, które cicho uszkadzają płyty.

Często zadawane pytania

Zamykające myśli

StajniaLutowany element grzejnyjest różnica między „poradzeniem sobie” a uruchomieniem procesu, któremu możesz zaufać. Gdy grzejnik jest odpowiednio dopasowany do obciążenia pracą i konserwowany zgodnie z rozsądnymi praktykami, można skrócić czas przebywania, zmniejszyć liczbę usterek i chronić zarówno komponenty, jak i operatorów przed niepotrzebnym obciążeniem termicznym.
